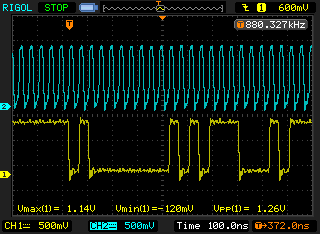

HP431机器无进水无腐蚀，量测除CPU电压和集显电压外，其他各大电感电压都有，示波器抓ＮＣＰ6131的4PIN 5PIN SVID串行总线数据如图：




对抓取的波型数据进行解码，010:START 0000:Addr  00010:CMD  10111000，ayload，

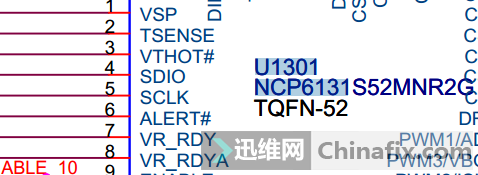

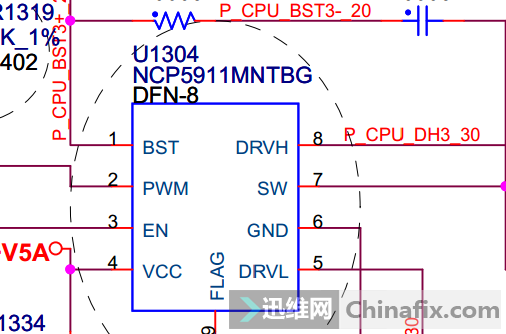

可以看出ＣＰＵ对芯片ＶＲ的设定为 1.16500ＶＢＯＯＴ,可以很肯定不出ＣＰＵ电压与ＢＩＯＳ和桥，ＣＰＵ无关，在电脑维修培训网下图，查ＮＣＰ６１３１主要工作条件都正常，查Ｕ１３０４芯片２ＰＩＮ有瞬间波， HP510无待机维修方法



Ｕ１３０４的４ＰＩＮ无５Ｖ供电，判断断线，飞５Ｖ过去后此板修复。

文章来源：迅维网
http://www.chinafix.com/thread-828282-1-1.html
