机型：ACER 4736Z
客人送机来时，说开不了机，本人一接上可调电源，一阵乱按，开了，但电流跑到0.84就啪的掉到0.02，问清客人情况，报价留机，打发后，于是三下五除二，拆开。板号如下：

同样是习惯，见到大大的L，就打下值，没问题，还有那个公共点也打下465，也没事，换上子弹头，上可调去量电压，不对，这不是送钱来的机吗？被我换成这样的了，CPU的滤波大电容，就等着收MONEY吧！｛事情没那么简单｝。

这次真的上电啦。1.25维持15秒，还是掉电到0.02，在这期间，发现此机的子弹头插口总觉得不好用，开机键很费劲才按得了开机，就先从它搞好才行，看看我的电脑里有没有这个图纸啦，幸好在电脑维修培训网留了一份。只不过是通用的，板号不对，但元件号一个不错的。


一量，才0.3V，有点不对了，我见过有16V的，但没见过这么低的开机键电压，不是通常的3.3V吗？我追，来到这个D49上。

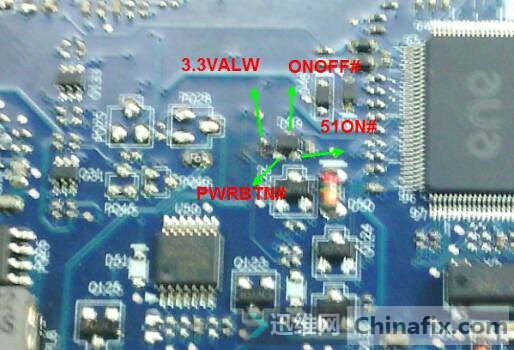

相关电压一量如上图，那就上个实物图，
.

焊下D49，2脚还是0.6V ，那就不用说了，是R1780的事了，焊下它，一量原来是100K，量出是56M。换掉，回归到3.3了，装回D49，没错，开机键上测得2.7V，是那个双二极管的压降造成的。那就来个电看看成果，啪啪，上到1.45，而且不掉电了，难不成是它造成3.3待机电流不稳而产生掉电的。

不掉归不掉，但又遇见新情况了，电流上不去，待在1.45左左右右，就是屏不显，我的滤波都搞得不错啦，难不成你在搞怪，再焊一次，也一样的效果，是其他的问题造成的，一量CPU电压0.9，待定，3/5V，1.8V 1.5V 1.05V都OK，那就由后面推理到前面的方法啦，从主板的排线插口开查。


没电到，查图纸一看，在这：

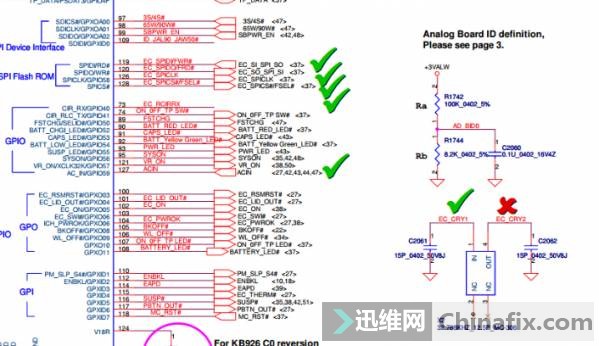

它跟实物是反了的，图的右边全没电压的，那就查来源了，DAC-BRIG直连到EC的68脚，INVT-PWM也是直连到EC的21脚，就是两个可能，A：EC坏，B：EC条件不足。认定就做，前者不太可能，电压都来了，就是其中有关LCD信号不出来，排除。那就从条件入手，新近入手的示波器出场啦，之前CPU的供电我也用了，G极是标准的波型，没拍下出来，万用表测出是0.9，但波波测出的是1.3的，万用表都用了两只测还是那个0.9，但我还是信波波，不信不行，且看下面的操作。EC就待机+开机就是8+1个条件，查到图纸，我首先就看这个

4脚波型图：

2脚波型图兴奋过头没拍到，就是一条直直的线，有1.2V，那就是这结果。

这个找料板换上，32.768K恢复OK，其他条件一一查出，AVCC，ECRST#

合盖开关LID-SW#


AC-IN，BIOS

晶振已换好，条件都齐了，那就开机试试，1.45还是那个1.45，如何是好。次理顺一下整个思路，那一步还有出错的可能，脑里那个转速一下提到3000转/分钟，可能有人已看出，是哪个最有可能了，但不是当事人就不迷的，一下想起来了，就是它，换个BIOS试试，拿出我那个TL868编程器，焊出这个玩意。

在维修人的可爱家园  迅维内下了个BIOS，根据要求编入，怀着冷冷的心情按下那个开关，眼盯着电流，0.4-0.85-0.9-1.2-1.5-…..2.04，然后就一阵跳变，看来是亮机的节奏了，马上关机，上好散热硅脂，上好风扇，接上屏，来个图，LOGO出来了，此机修复。
