苹果Magic Trackpad 2触摸板拆解

更新时间:2017-05-15 12:55:55

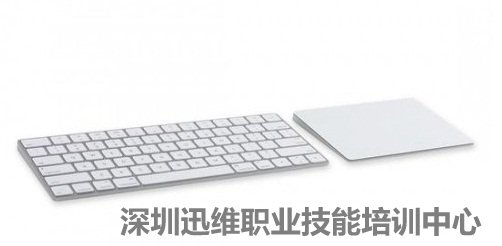

  苹果Magic Trackpad 2触摸板是苹果桌面三件套除Magic Keyboard键盘、Magic Mouse 2鼠标以外的另一款产品。

苹果Magic Trackpad 2触摸板 图1

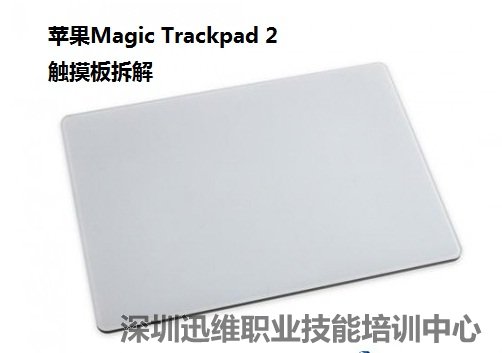

  整体尺寸160.0×114.8×10.9毫米。

苹果Magic Trackpad 2触摸板 拆解
整体尺寸160.0×114.8×10.9毫米 图2

  苹果Magic Trackpad 2触摸板拆解方法/步骤:

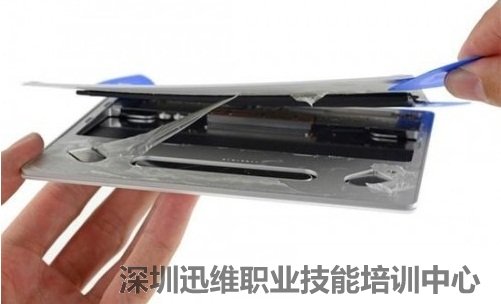

  用薄薄的刀锋从侧面慢慢切开。

苹果Magic Trackpad 2触摸板 拆解
用薄薄的刀锋从侧面慢慢切开 图3

  比较惊人的胶带面积。

苹果Magic Trackpad 2触摸板 拆解
比较惊人的胶带面积 图4

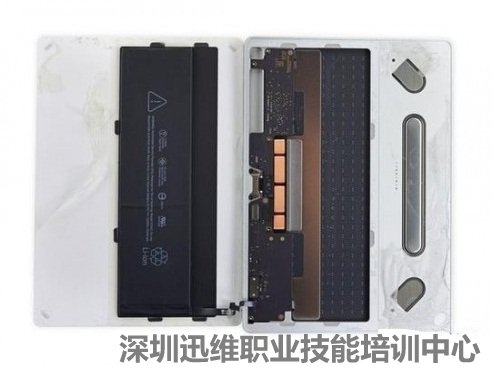

  拿掉顶盖之后,内部结构清晰可见。

苹果Magic Trackpad 2触摸板 拆解
内部结构清晰可见 图5

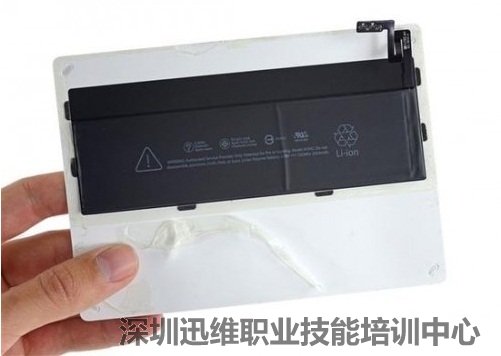

  电池很大,3.78V、7.65Whr、2024mAh的锂离子聚合物锂电池。

苹果Magic Trackpad 2触摸板 拆解
大容量电池 图6

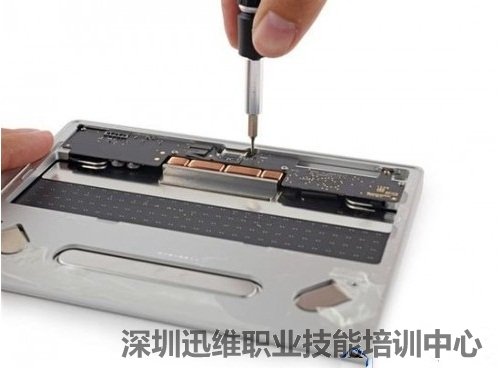

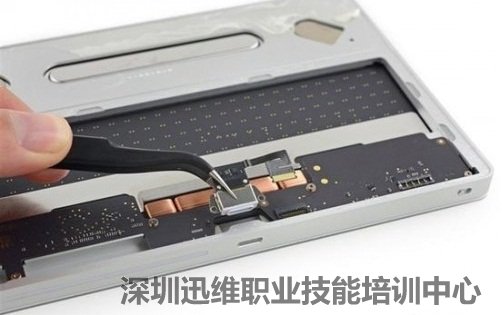

  固定Lightning接口的螺丝也是T3标准型。

苹果Magic Trackpad 2触摸板 拆解
苹果Magic Trackpad 2触摸板拆解 图7

  取下模块组件。


苹果Magic Trackpad 2触摸板 拆解
取下模块组件 图8

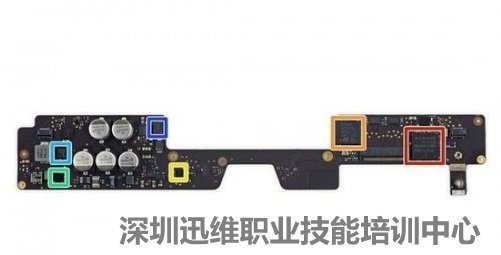

  红:博通BCM20733蓝牙3.0单芯片方案;

  橙:意法半导体STM32F103VB 72MHz 32-bit RISC ARM Cortex-M3微控制器;

  黄:德州仪器BQ24250C单输入I2C/独立开关模式锂离子充电器(以上和键盘里都一样);

  绿:Intersil ISL656A 2相供电控制器;

  青:International Rectifier IRFH3702 N-Channel HEXFET Power MOSFET。
苹果Magic Trackpad 2触摸板 拆解
苹果Magic Trackpad 2触摸板拆解 图9

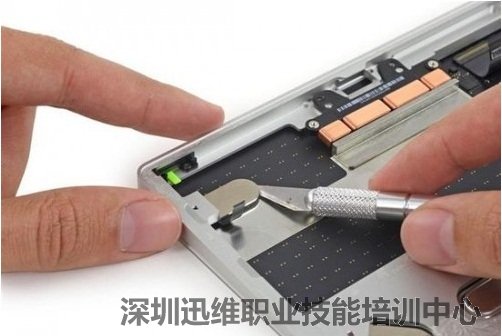

  四个由胶水固定的金属垫片。

苹果Magic Trackpad 2触摸板 拆解
固定的金属垫片 图10

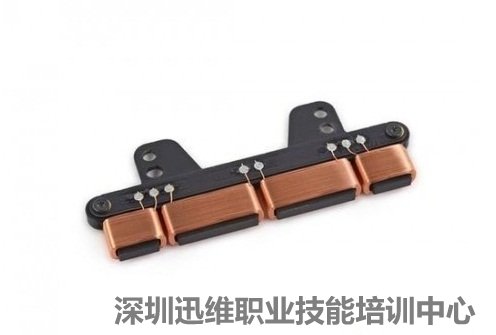

  基本结构就是铜线圈缠绕电磁铁。
苹果Magic Trackpad 2触摸板 拆解 图11

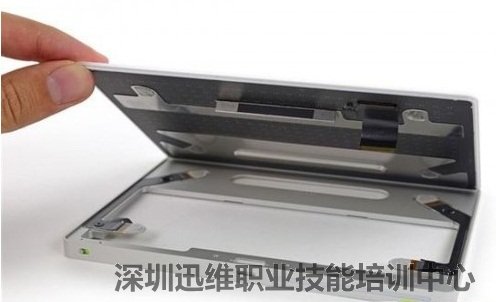

  内部并没有多少东西。

苹果Magic Trackpad 2触摸板 拆解
苹果Magic Trackpad 2触摸板 拆解 图12

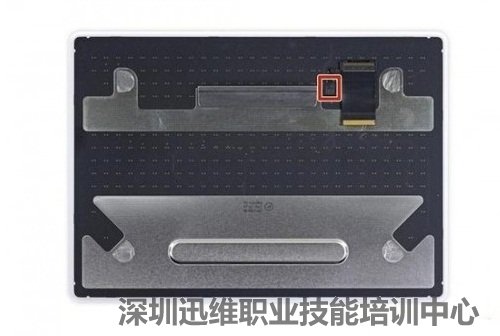

  红色框内是博通BCM5976触摸控制器。

苹果Magic Trackpad 2触摸板 拆解
苹果Magic Trackpad 2触摸板 拆解 图13

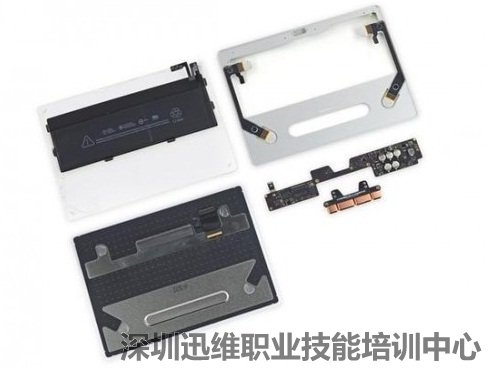

  到此苹果Magic Trackpad 2触摸板拆解完成,全部组件。

苹果Magic Trackpad 2触摸板 拆解
苹果Magic Trackpad 2触摸板 拆解 图14
