小米4拆机:拆解容易工艺用料有提升

更新时间:2016-02-16 10:36:36

  小米手机4,其配置依然“发烧”,而且大幅提升了制造工艺。小米手机4采用的是骁龙801四核2.5GHz处理器,搭载5英寸1080p触控屏,内置3GB内存和16/64GB机身存储空间(支持eMMC 5.0规范),提供一颗800万像素前置摄像头和一颗1300万像素后置摄像头,电池容量3080mAh,支持高通快速充电技术,运行基于Android 4.4.3的MIUI V5操作系统。

  其次,小米手机4的触控芯片、闪存芯片、震动模块、micro USB接口以及摄像头相比上代产品都有提升,但电源管理芯片、射频模块等大致相同(射频模块注定了它不支持4G网络)。做工方面,总体来说这是小米做工最为精湛的产品,把它放到整个行业内也绝对是拿得出手的,这次小米手机4在做工方面的表现颇具诚意。

小米4拆机

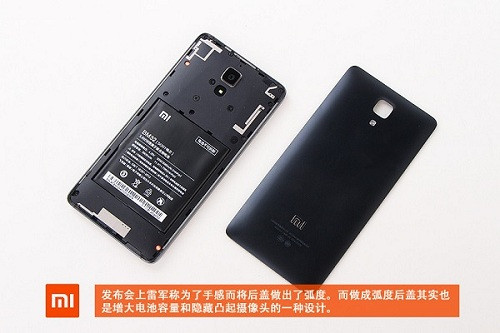

  小米4采用可拆卸后盖设计,不过并不可拆卸电池。雷军称小米4后盖采用了弧度设计,这样设计主要是为了增大电池容量和隐藏凸起摄像头的一种优化设计。

小米4拆机
小米4后盖拆解

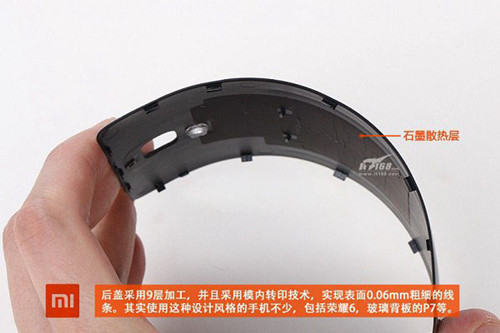

  小米4后盖采用了9层加工,并且采用了模内转印技术,实现表面0.06mm粗细的线条。其实使用这种设计风格的手机不少,包括荣耀6、华为P7等机型。

小米4拆机
小米4后盖工艺特写

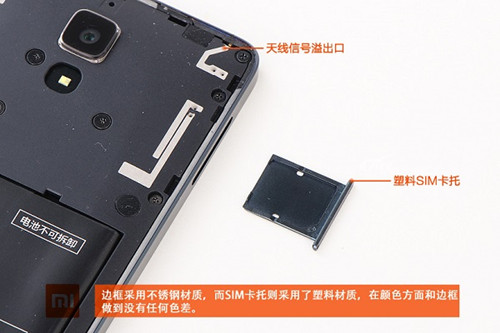

  小米4手机采用了不锈钢金属材质边框,而SIM卡托则采用了塑料材质,其机身颜色和边框做到了没任何色差,类似于一体机身风格。

小米4拆机

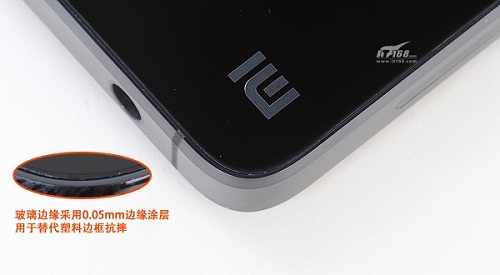

小米4金属边框特写

  一整块塑料背板用于固定背板,我们可以看到塑料背板上也留有天线溢出口和不锈钢边框注塑缺口相连,保证信号强度。

小米4拆机

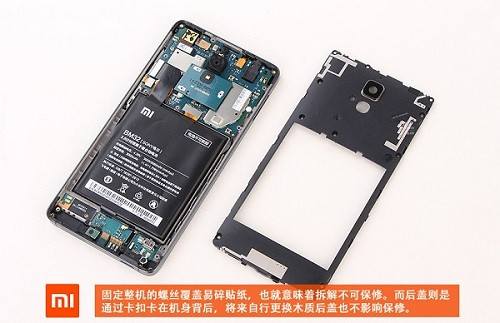

  图为拆解下来的小米4后壳内部的中框特写,其机身内部固定中框的螺丝上贴有易碎纸,意味着一旦拆机,小米4将失去免费保修服务。

小米4拆机
小米4中框拆解特写

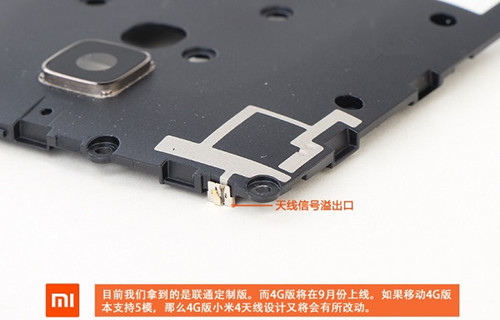

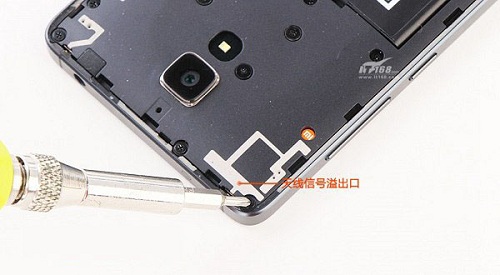

  本次我们拆解的是首发开卖的小米4联通版,该版本暂时不支持4G网络,下图为小米4联通版天线信号溢出口特写。

小米4拆机

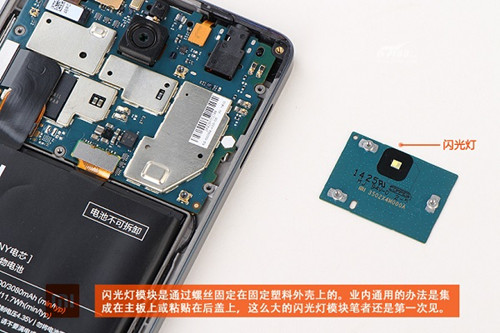

  下图为我们拆解下来的小米4内部闪光灯模块,其是通过螺丝固定在塑料外壳为上的,业内通用的办法是集成在主板或者粘贴在后盖上,这么大的闪光灯模块,笔者还是第一次见。

小米4拆机
小米4内部闪光灯模块特写

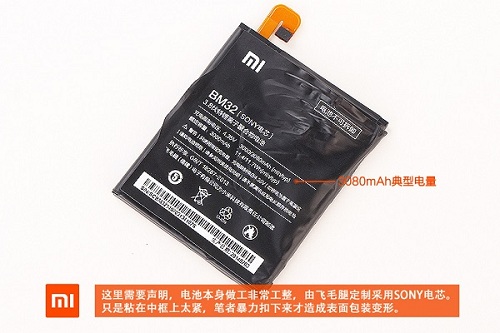

  图为拆解下来的小米4内置电池,小米4电池做工非常工整,由于飞毛腿定制擦用SONY电芯。只是由于粘在中框上太紧,笔者暴力扣下来,才造成电池表面包装变形。

小米4拆机
小米4电池拆解

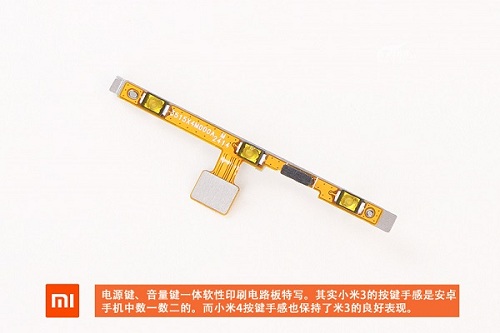

  图为小米4内部电源键、音量一体软性印刷电路版特写,其实小米3的按键手感是安卓手机中数一输二的而小米4按键也保持了小米3良好的表现。

小米4拆机
图为拆解下来的小米4内部按键小模块

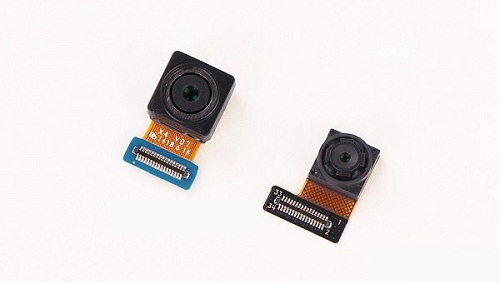

  图为拆解下来的小米4前后置摄像,小米4采用了前置800万/后置1300万F/1.8超大光圈索尼IMX214模组摄像头,这也是目前IMX214模组商用的最大光圈摄像头,可以带来非常出色的拍照表现。

小米4拆机

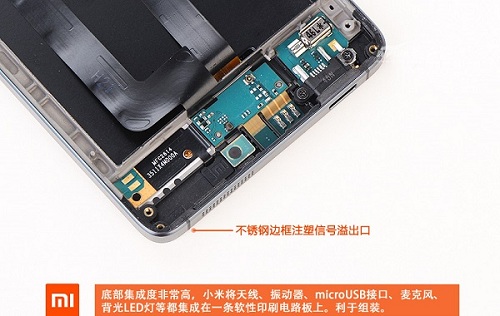

  小米4内部的机身底部集成度也非常高,小米4将天线、振动器、MicroUSB接口、麦克风、背光LED灯等都集成在一条软性印刷电路板上,利于组装。

小米4拆机

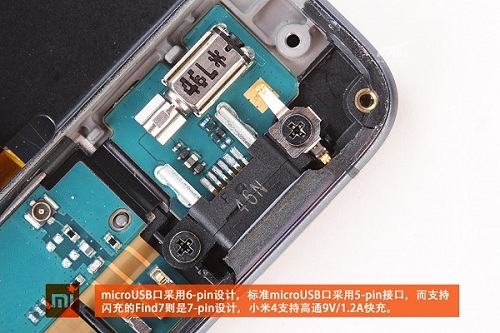

  小米4的MicroUSB接口采用6-pin设计,标准MicroUSB口采用5-pin接口,而支持闪充的Find7则是7-pin设计,小米4支持高通9V/1.2A快充。

小米4拆机
图为小米4的MicroUSB接口特写

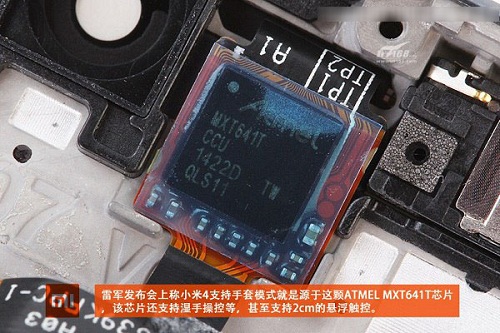

  小米4支持手套模式就是源于这颗ATMEL MXT641T芯片,该芯片还支持湿手操控等,甚至还支持2cm的悬浮触控。

小米4拆机
ATMEL MXT641T触控芯片

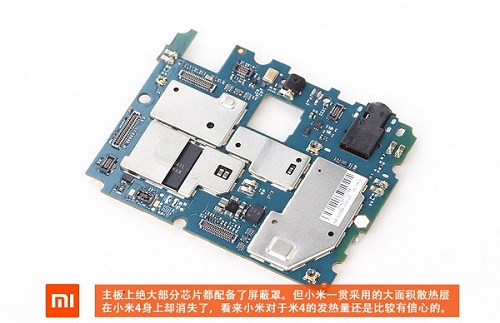

  图为拆解下来的小米4主板特写,主板上绝大部分芯片都配备了屏蔽罩,但小米一贯采用的大面积散热层在小米4身上消失了,看来小米对于米4的发热控制还是比较有信心的。
小米4拆机
图为小米4主板拆解

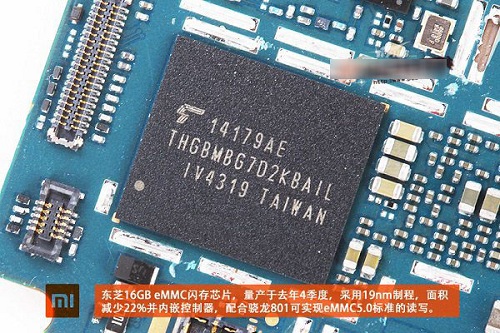

  图为小米4内置的东芝16GB eMMC闪存芯片特写,量产于去年4季度,采用19nm工艺,面积减少22%并内嵌控制器。

小米4拆机
东芝16GB eMMC闪存芯片特写

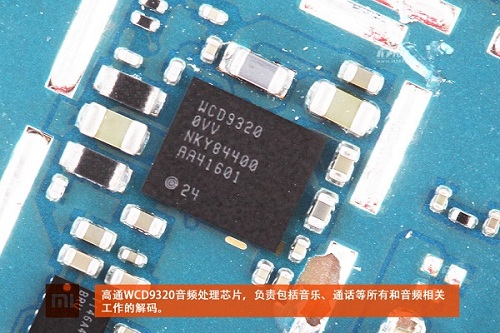

  图为高通WCD9320音频处理芯片,负责包括音乐、通话等所有和音频相关的工作的解码。

小米4拆机
高通WCD9320音频处理芯片

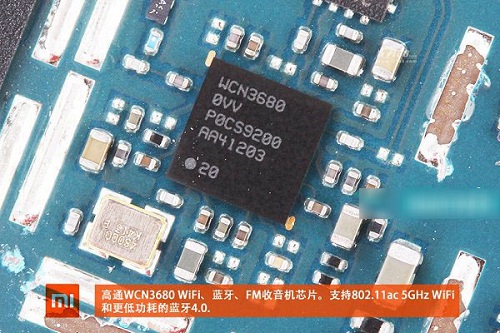

  图为高通WCN3680 WIFI、蓝牙、FM收音机芯片,支持802.11ac 5Ghz wifi和更低功耗的蓝牙4.0。

小米4拆机
图为高通WCN3680芯片

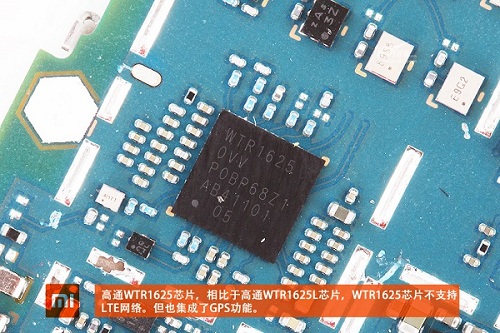

  图为主板上集成的高通WTR1625芯片,相比高通WTR1625L芯片,前者不支持LET 4G网络,但也集成了GPS功能,这也是为什么首批小米4联通版不支持4G的原因。

小米4拆机
高通WTR1625芯片

  图为主板中内置的三星3GB RAM芯片+高通MSM8X74AC 2.5ghz高通801四核CPU芯片封装特写,这两款芯片是小米4最核心的芯片,不过此型号CPU也并不支持LET,这也意味着首批联通版小米4后期也无法通过破解支持4G网络。
小米4拆机

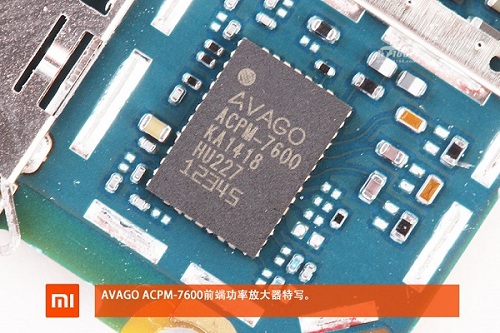

  图为小米4主板上内置的AVAGO ACPM-7600前端功率放大器特写。

小米4拆机

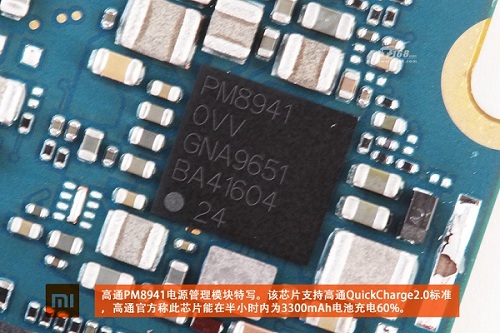

  图为高通PM8941电源管理模块特写,该芯片支持高通QuickCharge 2.0标准,高通官方称此芯片能在半小时内为3300mAh电池充电60%。

小米4拆机
高通PM8941电源管理芯片

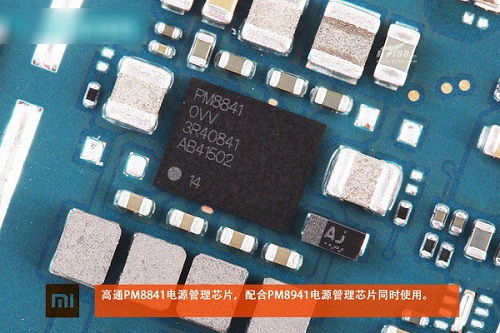

  图为高通PM8841电源管理芯片特写,配合PM8941电源管理芯片同时使用。

小米4拆机
PM8941电源管理芯片

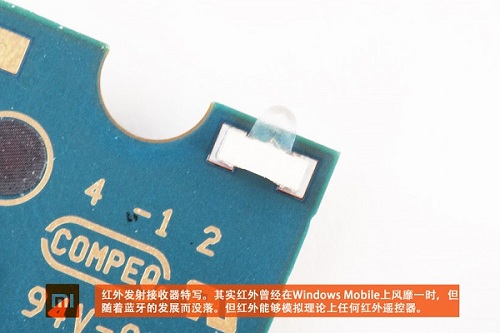

  图为小米4主板上的红外发射接收器特写,可以用于遥控电视等电器产品。

小米4拆机

  小米4的不锈钢边框采用1.35mm CNC切割加工,相比iPhone4s的0.28mm虽然工艺大致相同,但在视觉上会感觉小米4更窄。

小米4拆机
小米4边框做工特写

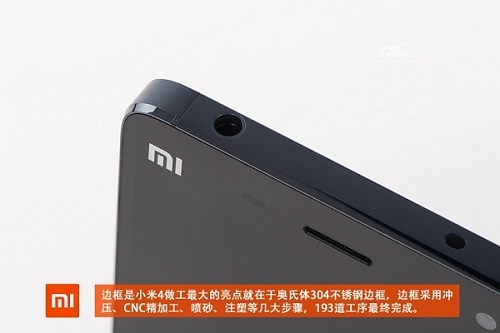

  边框是小米4做工最大的亮点就在于奥氏体304不锈钢边框,边框采用冲压、CNC精加工、喷砂、注塑等几大步骤,193道工序最终完成。

小米4拆机

小米4拆机

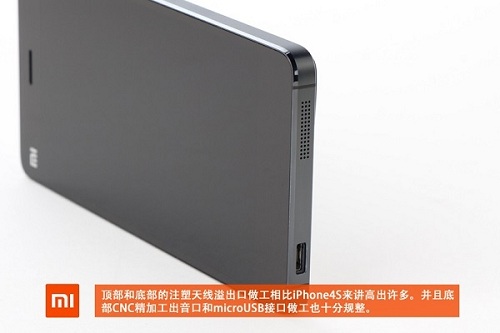

  小米4机身顶部和底部的注塑天线溢出口做工相比iPhone4s来讲高出许多,并且底部CNC精加工和MicroUSB接口做工也十分工整。

小米4拆机

  小米4的工艺与外观和手机内部配件,并没有像此前小米3那样,号称全球最快最好的手机,从侧面上看,小米4并没能搭载最顶级高通805处理器,并没有全面支持4G网络,也没能采用顶级的2K屏,尽管小米4依旧是最好的小米手机,也称的上是发烧手机,但已经不足为发烧而生的最顶级手机。不过通过以上小米4拆解,我们可以看到,小米4在外观以及做工上确实有很大的提升,尽管奥氏体304不锈钢并不特别,但CNC精加工、超声波清洗、喷砂、打磨等工艺也达到业界顶尖水平,做工上值得点赞。
