喜闻乐见 iMac键鼠套装双拆

更新时间:2016-02-16 11:34:53

  一、键盘Magic Keyboard拆解《先图后文》

喜闻乐见 iMac键鼠套装双拆
图一 iMac键鼠套装双拆
喜闻乐见 iMac键鼠套装双拆
图二 iMac键鼠套装双拆

  键盘Magic Keyboard的尺寸为10.89×4.52×0.43英寸,支持蓝牙无线连接,内置锂离子电池,采用Lightning接口(只用于充电和配对)。

喜闻乐见 iMac键鼠套装双拆
图三 iMac键鼠套装双拆

  侧边的Lightning接口

喜闻乐见 iMac键鼠套装双拆
图四 iMac键鼠套装双拆

  新款键盘的内外都做了新的设计。正面的按键布局采用全尺寸的左右箭头按键和功能键,还有键程也更短。

喜闻乐见 iMac键鼠套装双拆
图五 iMac键鼠套装双拆

  电池被设计成内置,键盘整体高度下降

喜闻乐见 iMac键鼠套装双拆
图六 iMac键鼠套装双拆

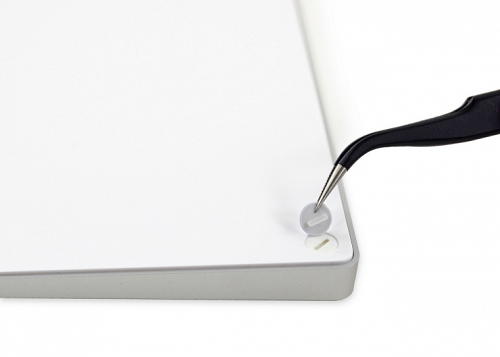

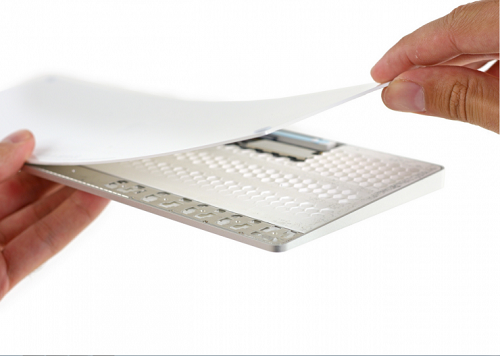

  藏在橡胶垫下键盘外壳的卡扣,没有使用螺丝,为的是更整洁的外观


喜闻乐见 iMac键鼠套装双拆
图七iMac键鼠套装双拆
喜闻乐见 iMac键鼠套装双拆
图八 iMac键鼠套装双拆

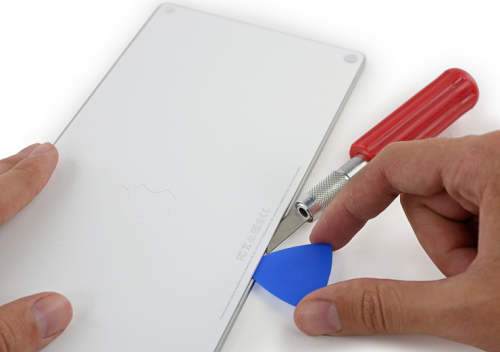

  借助拨片和刀具划开背面缝隙

喜闻乐见 iMac键鼠套装双拆
图九iMac键鼠套装双拆

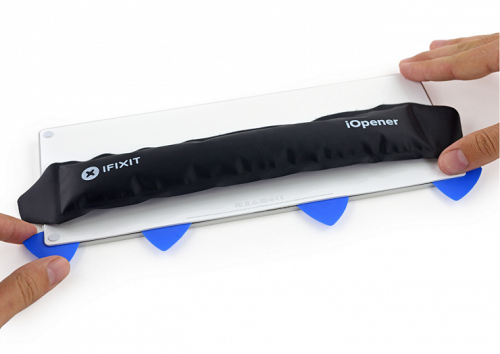

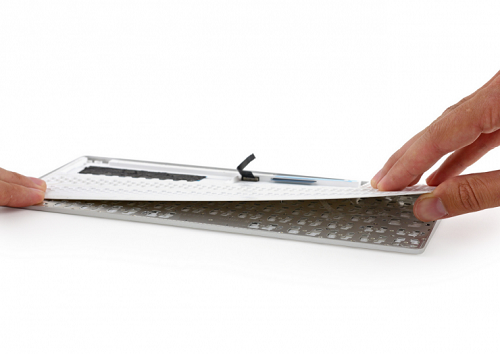

  内部胶水粘合十分牢固,只能一边加热一边撬开

喜闻乐见 iMac键鼠套装双拆
图十iMac键鼠套装双拆

  拆下底壳

喜闻乐见 iMac键鼠套装双拆
图十 一iMac键鼠套装双拆

  可看到电池和主板

喜闻乐见 iMac键鼠套装双拆
图十二 iMac键鼠套装双拆

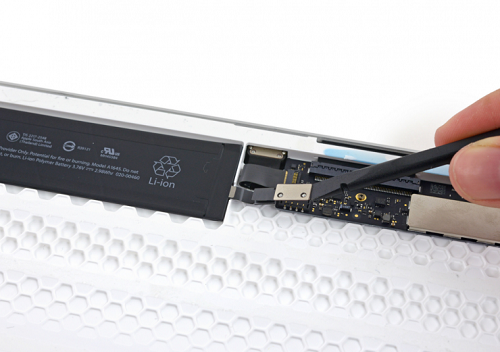

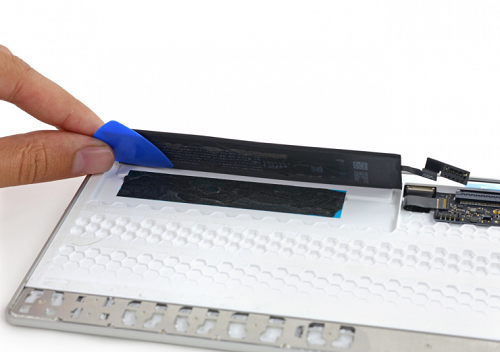

  用撬棒断掉电池排线

喜闻乐见 iMac键鼠套装双拆
图十三iMac键鼠套装双拆

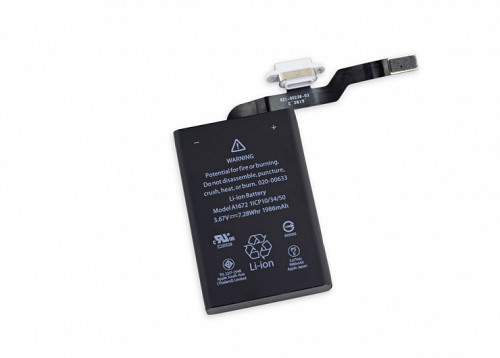

  扣出锂离子电池。

喜闻乐见 iMac键鼠套装双拆
图十四iMac键鼠套装双拆

  电池容量为793mAH,没冲一次可使用几个月。

喜闻乐见 iMac键鼠套装双拆
图十五iMac键鼠套装双拆

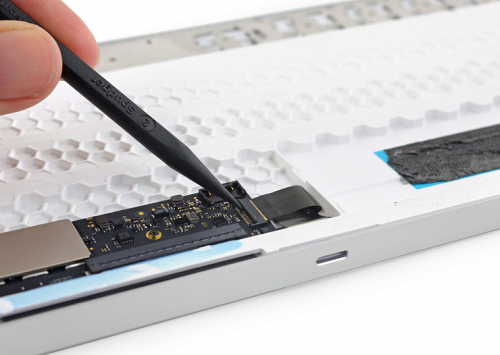

  用镊子断开Lightning排线

喜闻乐见 iMac键鼠套装双拆
图十六iMac键鼠套装双拆

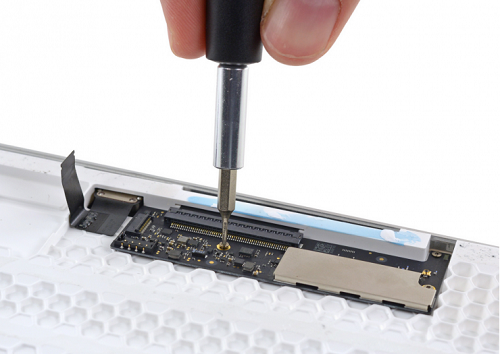

  拆掉固定主板的螺丝

喜闻乐见 iMac键鼠套装双拆
图十七iMac键鼠套装双拆

  拿出主板

喜闻乐见 iMac键鼠套装双拆
图十八iMac键鼠套装双拆

  主板芯片:

  红色:博通BCM20733蓝牙3.0单芯片

  橙色:STM 32F103VB 72MHz 32-bit RISC Cortex-M3微控制器

  黄色:NXP 1608A1充电控制器

  绿色:德州仪器BQ24250C单输入I2C/独立开关模式锂离子充电器

喜闻乐见 iMac键鼠套装双拆
图十九iMac键鼠套装双拆

  在拆一层

喜闻乐见 iMac键鼠套装双拆
图二十iMac键鼠套装双拆

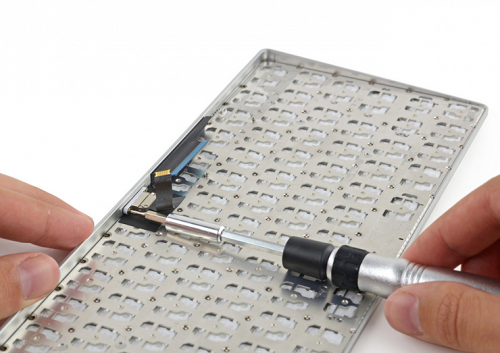

  拆下固定Lightning接口的两颗螺丝,并取出Lightning接口

喜闻乐见 iMac键鼠套装双拆
图二十一iMac键鼠套装双拆

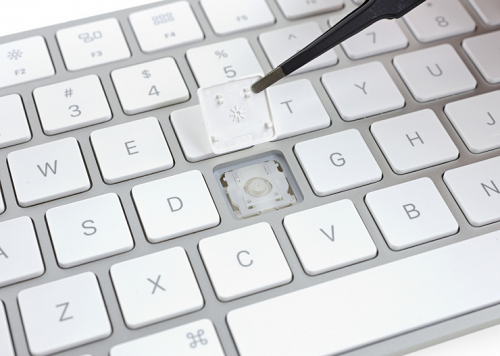

  拿出键帽,新的剪叉结构


图二十二iMac键鼠套装双拆

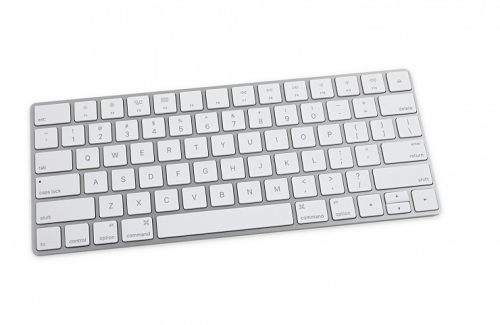

  键盘Magic Keyboard拆解集合图:
—————————————————————————————————————————-

  鼠标Magic Mouse 2拆解:

喜闻乐见 iMac键鼠套装双拆
图二十三iMac键鼠套装双拆

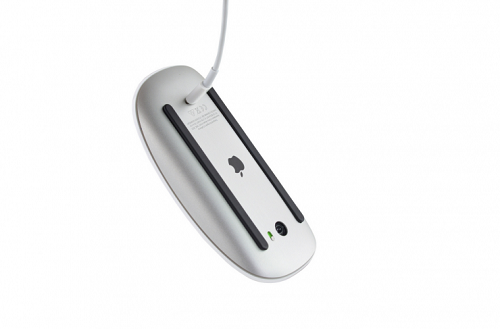

  Lighting接口在鼠标底部

喜闻乐见 iMac键鼠套装双拆
图二十四iMac键鼠套装双拆

  在充电时无法使用

喜闻乐见 iMac键鼠套装双拆
图二十五iMac键鼠套装双拆
喜闻乐见 iMac键鼠套装双拆
图二十六iMac键鼠套装双拆

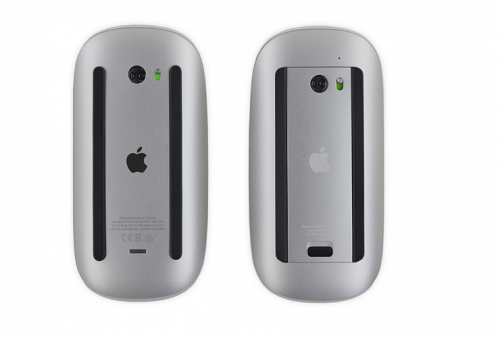

  两代Magic Mouse ,从外观几乎看不到变化,只有底部电池仓位置变成Lightning接口,LOGO和字体颜色都变成黑色,LED状态指示灯被取消。

喜闻乐见 iMac键鼠套装双拆
图二十七iMac键鼠套装双拆

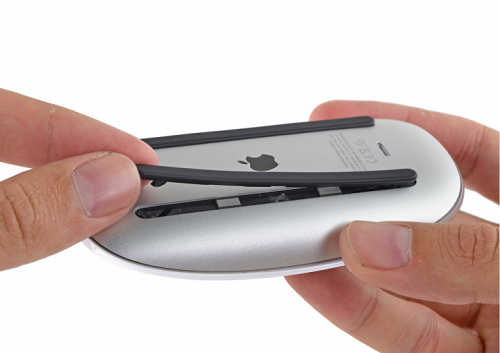

  拿下鼠标的两只脚

喜闻乐见 iMac键鼠套装双拆

图二十八iMac键鼠套装双拆

  用撬棒和拨片从侧边撬开

喜闻乐见 iMac键鼠套装双拆
图二十九iMac键鼠套装双拆

  里面沾满了大量的胶水

喜闻乐见 iMac键鼠套装双拆
图三十iMac键鼠套装双拆

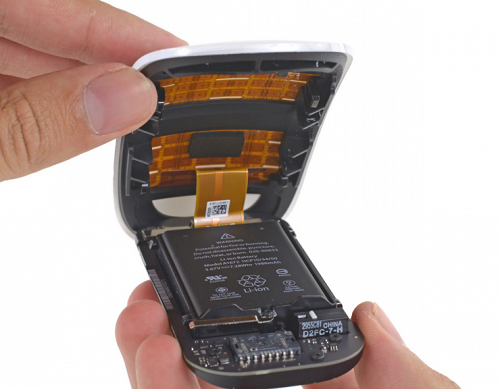

  继续拆解,可以看到电池露出来了,这里的电容列阵元件是 Magic Mouse 2 可以当作触控板使用,并且探测到触摸压力的主要零件。正是他们负责检测表面触摸,记录手势。

喜闻乐见 iMac键鼠套装双拆
图三十一iMac键鼠套装双拆

  拆下螺丝,拿出金属挡板,拆掉排线

喜闻乐见 iMac键鼠套装双拆
图三十二iMac键鼠套装双拆

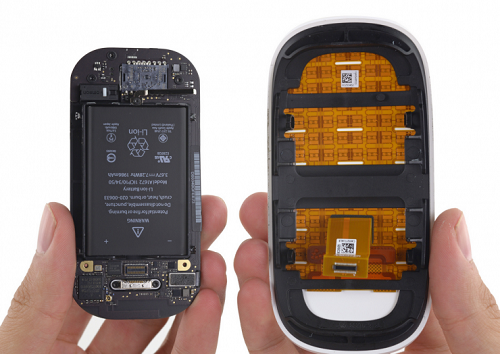

  分离底部和中框,中框右边有电容

喜闻乐见 iMac键鼠套装双拆
图三十三iMac键鼠套装双拆

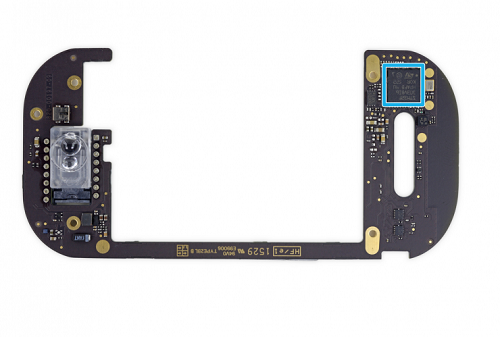

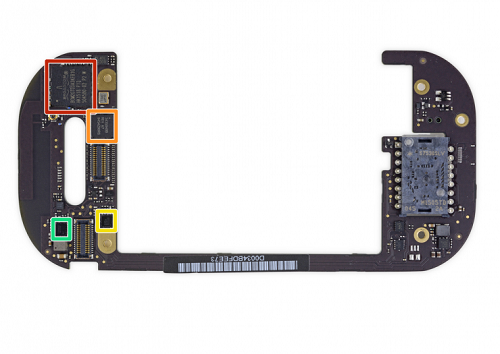

  查看主板芯片:

  红色:博通BCM20733蓝牙3.0单芯片

  橙色:303S0499触摸控制器

  黄色:NXP 1608A1充电芯片

  绿色:德州仪器56AYZ21

喜闻乐见 iMac键鼠套装双拆
图三十四iMac键鼠套装双拆

  蓝色:STM32F103VB 72MHz 32-bit RISC Cortex-M3微控制器

喜闻乐见 iMac键鼠套装双拆
图三十五iMac键鼠套装双拆

  在主板下边隐藏着这个开关

喜闻乐见 iMac键鼠套装双拆
图三十六iMac键鼠套装双拆

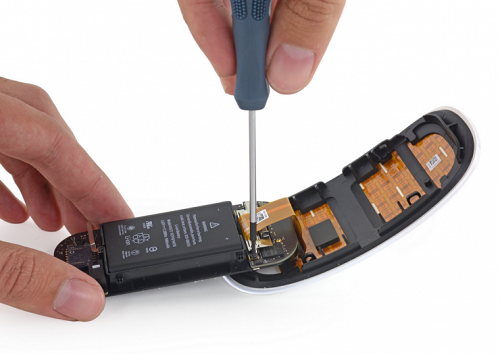

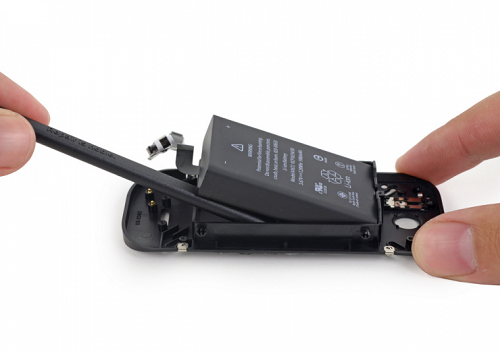

  利用杠杆原理撬起电池

喜闻乐见 iMac键鼠套装双拆
图三十七iMac键鼠套装双拆

  电池容量为1986mAh,竟然比iPhone 6S还要大约9%

喜闻乐见 iMac键鼠套装双拆
图三十八iMac键鼠套装双拆

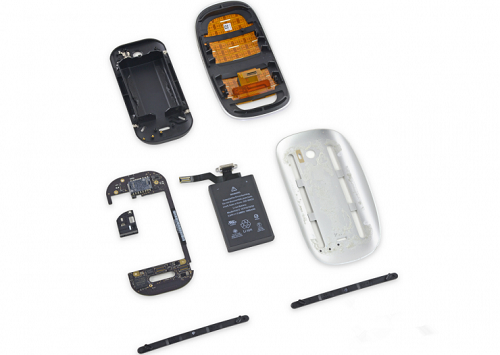

  鼠标Magic Mouse 2拆解集合图:

  Magic Keyboard 是一个不错的增量更新,对于马路勇士、空中飞人或者 iOS 深度用户来说,这个键盘不管是设计和质量,还有它的本身的便携性和内置电池,都值得你考虑。


  Lightning 接口以及电池只能当作一个整体进行更换,更换触觉开关比较麻烦,需要处理粘合剂以及焊接部分,由于使用了大量的粘合剂,打开底部板块有一定的难度。如果不小心,很容易对鼠标的内部零件,比如光学传感器以及电源开关造成损坏
