多彩侧边下的秘密:联想VIBE X2拆机

更新时间:2016-02-16 12:41:24

  联想旗下高端子品牌VIBE当前有两条产品线,分别是VIBE X与VIBE Z,两者定位分明,与强调性能的Z系不同,X系列以创新优秀的设计做为重点,当前已面世的两款产品都秉承了这一理念。VIBE X2更是在设计方面带来了惊喜,不仅有7mm左右的极薄厚度,该机率先引入了“layer”多层炫彩中框设计,赋予了智能手机新的色彩定义,成为国内手机产品里的真炫彩机型。此外VIBE X2的性能亦不弱,集成了MT6595八核处理器、5英寸1080P屏幕和2G运行内存以及13MP相机,支持LTE网络、双频WIFI等。美丽的外表下,联想VIBE X2有着怎样的内在?

联想VIBE X2拆机
联想VIBE X2拆机(图1)

  为了防止拆解过程中的意外损坏,需要先把手机上能取下的部件先全部取下,联想手机X2采用了一体机身设计,所以机身上唯一能取下的部件就是卡槽了。

联想VIBE X2拆机
联想VIBE X2拆机(图2)

  一体机身上看不到任何的螺丝孔和卡扣的结构。所以问题来了,拆解到底该从哪里开始?凭经验我们打算从机身的一角先把屏幕撬开再进行下一步的拆解研究。

联想VIBE X2拆机
联想VIBE X2拆机(图3)

  通过撬棒的帮助,我们终于撬开屏幕,露出卡扣的一瞬间证明了自己的判断是正确的。由于联想手机X2的机身非常扎实坚固,在机身上根本找不到缝隙。

联想VIBE X2拆机
联想VIBE X2拆机(图4)

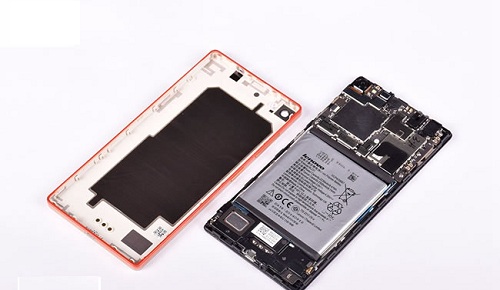

  在分离机身和后盖之后,我们发现后盖上分布了许多卡位,并且相邻卡扣之间的距离比较密集,数量也很多,相信这就是让联想手机X2手感非常坚固,拆解时根本找不到缝隙的原因所在。

联想VIBE X2拆机
联想VIBE X2拆机(图5)

  联想手机X2的后盖上贴有石墨散热贴纸,作用是让手机产生的热量均匀的散发出去。左侧我们看到的三个金属触点,是用以连接外设背夹时使用。

联想VIBE X2拆机
联想VIBE X2拆机(图6)

  联想手机X2的主体部分,我们可以看到其采用了深色PCB主板材料,金属屏蔽罩质感优质说明金属材料的用料很好,整个主板结构整齐有序,每一个部分都使用屏蔽罩隔离开来,并且在主板上并没有多余的浪费空间。联想手机的主板走线设计能力和制造能力可见一斑。

联想VIBE X2拆机
联想VIBE X2拆机(图7)

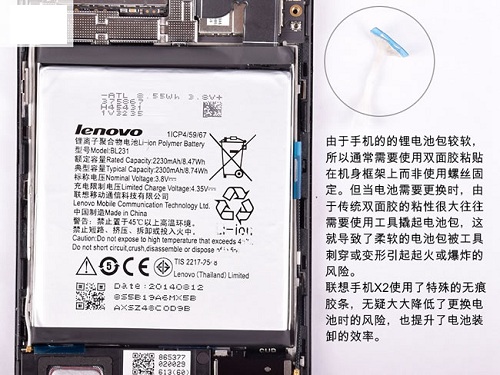

  在准备取下电池时,我们发现了一个很独特的设计,联想手机X2的电池采取了特殊的无痕胶条的固定方式。

联想VIBE X2拆机
联想VIBE X2拆机(图8)

联想VIBE X2拆机
联想VIBE X2拆机(图9)

联想VIBE X2拆机
联想VIBE X2拆机(图10)

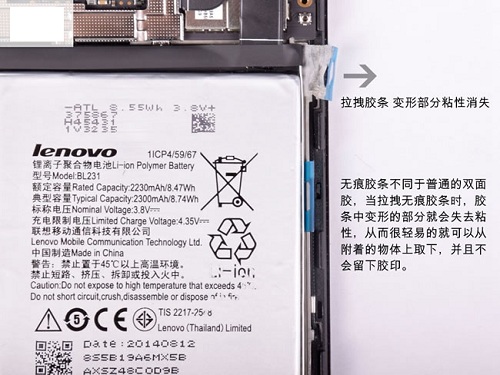

  由于使用了特殊的无痕胶条,我们甚至不需要使用工具就可以徒手把锂电池包从联想手机X2的机身框架上安全快速的取下。

联想VIBE X2拆机
联想VIBE X2拆机(图11)

  联想手机X2的内置电池,采用了2300毫安的容量。

联想VIBE X2拆机
联想VIBE X2拆机(图12)

  在准备拆解手机主板时,我们又发现了一个联想手机X2带给我们的惊喜,该机不仅在主板元器件上使用了金属屏蔽罩,并且以不同颜色的金属加以区分(点状表面金属),从这点事足以见得联想手机对产品质量的严格追求。

联想VIBE X2拆机
联想VIBE X2拆机(图13)

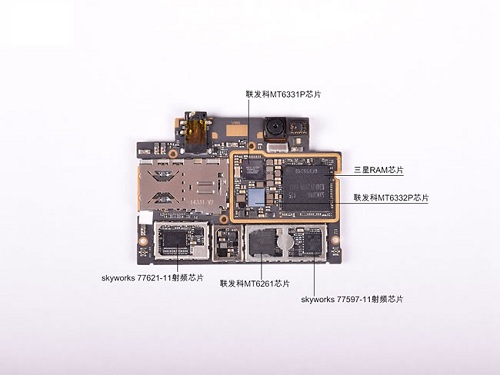

  联想手机X2的主板,整体采用深色设计,元器件排列整齐有序,屏蔽罩金属质感优秀材料优良,主板印刷清晰精致,整体结构紧凑无浪费空间,体现了联想手机对于手机主板研发和制造的高水准工艺。

联想VIBE X2拆机
联想VIBE X2拆机(图14)

  在拆解主板屏蔽罩的时候,我们看到联想手机X2也对主板上的元件进行了涂抹散热硅脂的处理器。这将大大的提升手机元器件的散热能力,同时也对元件的质量和寿命起到很大的作用。

联想VIBE X2拆机
联想VIBE X2拆机(图15)

联想VIBE X2拆机
联想VIBE X2拆机(图16)

联想VIBE X2拆机

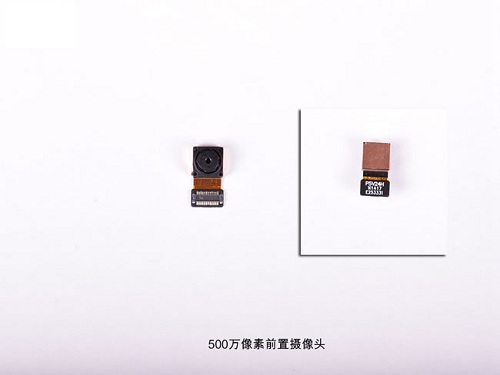

联想VIBE X2拆机(图17)

联想VIBE X2拆机
联想VIBE X2拆机(图18)

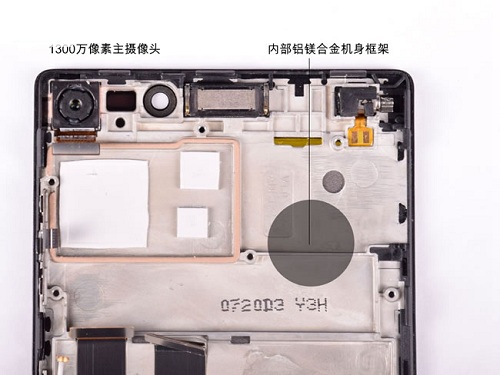

  1300完像素的主摄像头除了靠排线和卡位固定于机身上,除此之外,还在摄像头的三面都辅助一铝箔贴纸固定。

联想VIBE X2拆机
联想VIBE X2拆机(图19)

  机身底部的扬声器,以及集成Micro-USB接口的小电路板,排线使用粘附于框架,并且在排线插口使用了一块保护垫片(标红区域)。

联想VIBE X2拆机
联想VIBE X2拆机(图20)

  联想手机X2的扬声器,振膜和音腔面积很大,对音质和音量都有促进作用。

联想VIBE X2拆机
联想VIBE X2拆机(图21)

  联想手机X2的振动器,排线使用双面胶固定,并且在马达上装配有橡胶圈,起到保护作用的同时还可以减少共振,保证震动的质感。

联想VIBE X2拆机
联想VIBE X2拆机(图22)

联想VIBE X2拆机
联想VIBE X2拆机(图23)


  拆机总结:“联想手机X2的拆解,可以说令人眼前一亮。在该机多彩的外表下,也有着坚固的结构和扎实的做工。整齐的电路印刷,整齐的排线,内部元器件卡扣+贴纸+橡胶圈+垫片+金属罩的冗余保护设计,另之机身内部铝镁合金框架,相信这样的设计会令整个手机非常坚固,并且也让我们对联想的质量有了十足的信心。”
