呛口红辣椒手机NX-Plus做工怎么样?拆机便知

更新时间:2016-04-19 14:14:53


  随着自主品牌日渐强大,很多手机如雨后春笋一般争前恐后的展现各自优势,可是手机毕竟是Android系统的所以体验上并无太大差异,新上市的高性比价的红辣椒nx plus手机,据称其功耗和发热低这点较好,不过加载游戏时速度较慢,果然万变不离其宗,属于android系统该有的一些缺点及优点都会展现出来,下面便是红辣椒手机NX-Plus的拆机过程,做工如何一拆变知。

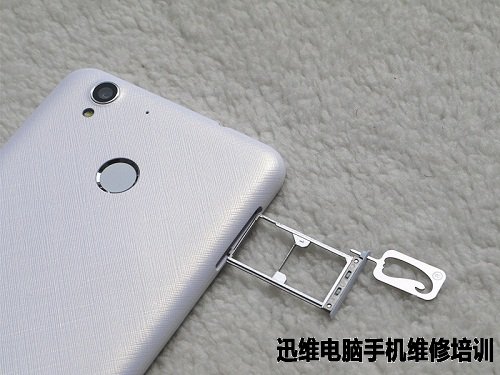

  将红辣椒手机进行关机,取出SIM卡槽,准备好装螺丝的小盒子,最好是带磁铁的,这样就不会丢失螺丝了,也不会忘记螺丝的位置。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图一 红辣椒手机NX-Plus拆机

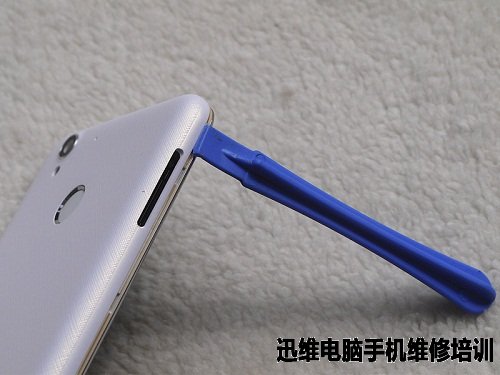

  拆解前先对手机进行分析,由于是采用了一体的后盖成型,所以拆解起来就变得简单,只有一条路,那就是拆开这个后盖,所以用撬杆沿周边依次撬开,或者找一个稍微锋利的工具(电话卡),避免用金属或者较硬的工具,从底部两个边缘地方下手,因为这里受力最小,这里撬的时候要小心点,不要划伤了这个后壳和前面板边缘,要做到拆机后在组装起来别人看不出来这是拆过的机器。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二 红辣椒手机NX-Plus拆机

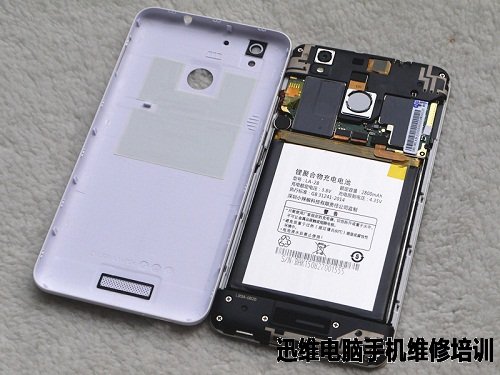

  很顺利将后盖拆掉,因为是有指纹识别的,有的是将指纹识别的排线设计在后盖上的,所以要小心翼翼,避免将指纹识别的排线弄断,这部手机的指纹识别排线设计在PCB板上,因此不用担心。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图三 红辣椒手机NX-Plus拆机

  可以看见后盖是采用很多的卡扣设计,后盖是采用工程塑料聚碳酸酯(PC)材质,具有高强度,高冲击性能,将后盖和面板结合在一起的,拆的时候,还是非常的牢固的,后盖上对应PCB位置的地方有一片石墨贴纸,用来导热,并且在摄像头和扬声器的位置都有相应的处理。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图四 红辣椒手机NX-Plus拆机

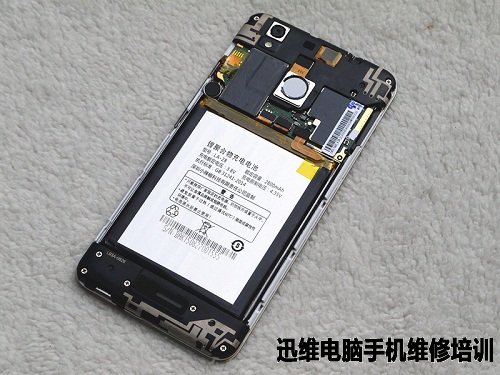

  打开后盖,大部分是用塑料盖包装起来,并不能完全里面的线路板和其它元器件,只能看见很多的螺丝将其固定起来,排版紧密。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图五 红辣椒手机NX-Plus拆机

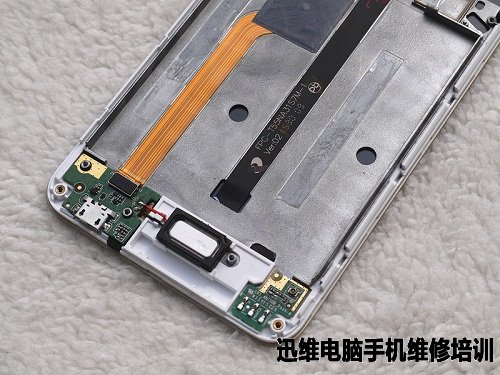

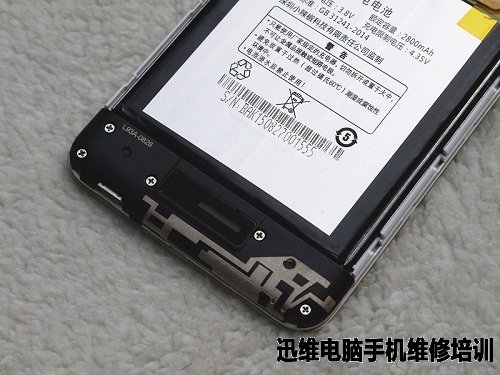

  先来拆解底部,一共有五颗螺丝固定,可以看见有个大大的扬声器,并且看见金黄色的花纹部分,是用作信号传输用的。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图六 红辣椒手机NX-Plus拆机

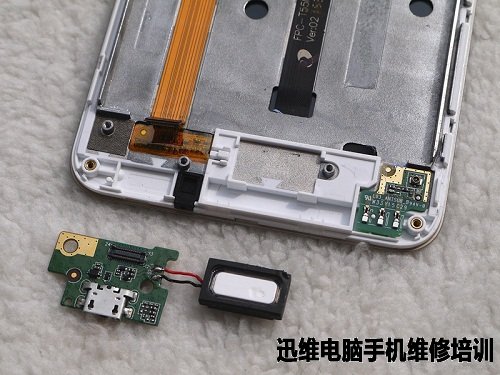

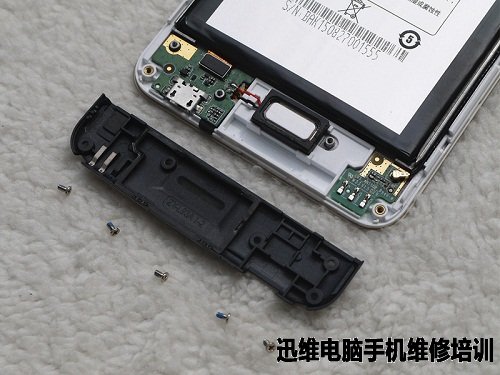

  依次拆掉螺丝,就看见了里面的副线路板,副线路板上集成有Micro USB接口及天线的射频线,还有两个弹片触点连接天线,并且有排线和前面的主PCB相连接,这个排线影藏在电池下面。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图七 红辣椒手机NX-Plus拆机

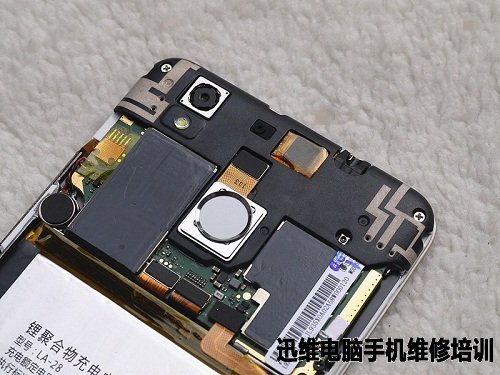

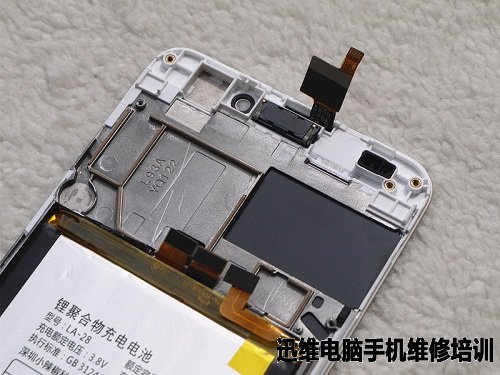

  在来拆解顶部,有大半个塑胶所覆盖,利用了两颗螺丝和卡扣来固定上半部分主PCB板。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图八 红辣椒手机NX-Plus拆机

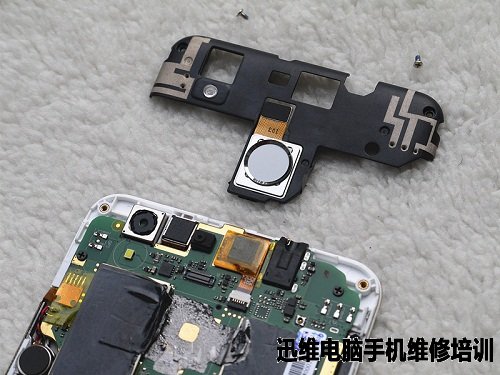

  依次拆掉两颗螺丝和塑胶的卡扣,很顺利的就将这个塑胶片拆卸下来,但是指纹识别固定在上面,并且闪光灯的灯罩也固定在上面,塑胶上的金黄色的花纹部分,也是用作信号传输的。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图九 红辣椒手机NX-Plus拆机

  指纹识别正面,采用最新的2.0指纹识别技术,支持快捷锁,指纹快拍,熄屏呼唤APP等功能。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十 红辣椒手机NX-Plus拆机

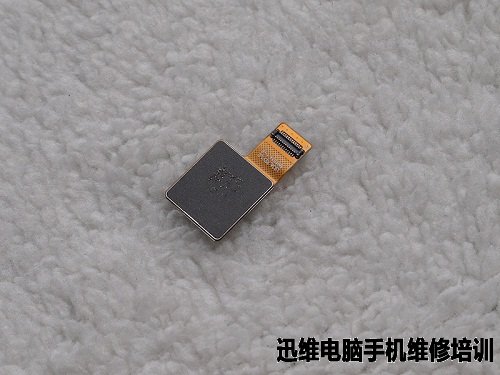

  指纹识别背面:

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十一 红辣椒手机NX-Plus拆机

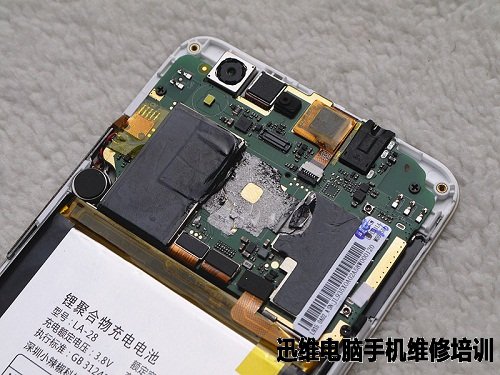

  这时就可以拆解主PCB板了,上面有三颗螺丝固定在面板上,整个结构还是比较紧凑的。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十二 红辣椒手机NX-Plus拆机

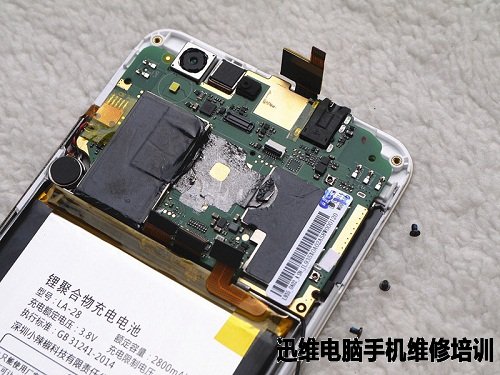

  首先拆掉三颗螺丝,在依次拆掉屏幕排线,有电池排线,PCB排线,子母PCB排线以及音量开关机的按键,然后就可以分离主PCB板了。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十三 红辣椒手机NX-Plus拆机

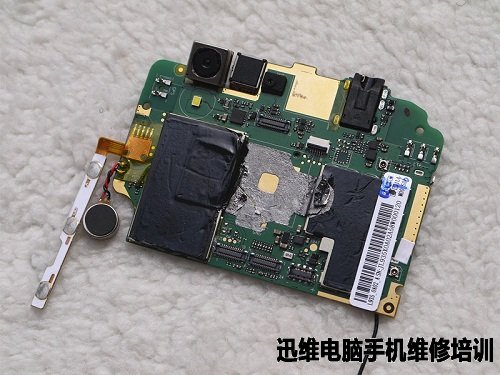

  主PCB板采用了长方形的外形,具有稳定性,集成很多的元器件,前后摄像头,耳机接口,震动马达,光线和距离感应器等,并且在CPU等元器件上有石墨散热片和金属屏蔽罩,金属屏蔽罩是采用焊上去的,要用高温热风枪才能拆卸,才能看见CPU等关键元器件。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十四 红辣椒手机NX-Plus拆机

  利用热风枪,拆掉主PCB正面的两个金属屏蔽罩,这里面有四个主要元器件,一个是CPU: CPU是MT6753V,采用了八核心64位处理器,基于28nm LPM工艺制造,拥有八个Cortex-A53核心,初始频率为1.5GHz,GPU图片方面则整合Mali-T720MP3;另一个是内存:SEC 531(Samsung Electronics,三星),是KMR21000BM-B809,内含3G内存及32G EMMC存储空间;在一个就是MT6169V:是一颗射频芯片,MT6169是一颗射频芯片,支持TD-LTE和FDD-LTE模式,另外支持多到30个频段,符合全球电信运营商对于射频频段的要求;最后就是SKY77910-1:是一颗信号功率放大器,该模块支持12类通用分组无线服务(GPRS),边缘多时隙操作,而TD-SCDMA和TDD LTE的线性传输。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十五 红辣椒手机NX-Plus拆机

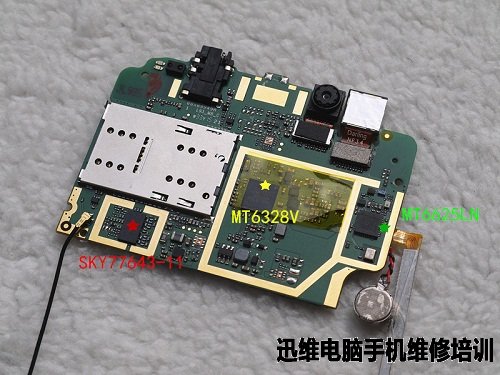

  主PCB板的背面有三个主要元器件,一是MT6328V:是一颗电源管理芯片,负责手机的CPU供电管理;旁边一个是联发科MT6625LN:集成蓝牙、WiFi、GPS、FM功能。在一个就是功率放大芯片:SKY77643-11,支持GSM/TD-SCDMA/TD-LTE网络信号。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十六 红辣椒手机NX-Plus拆机

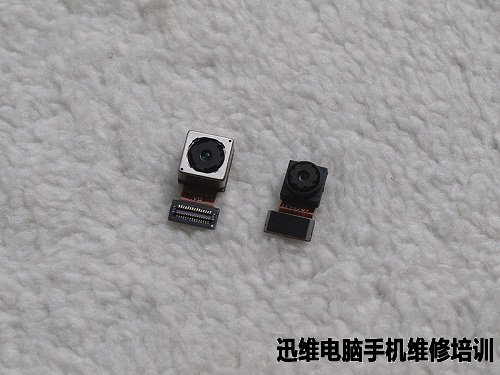

  前置500万,后置1300万像素摄像头正面:

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十七 红辣椒手机NX-Plus拆机

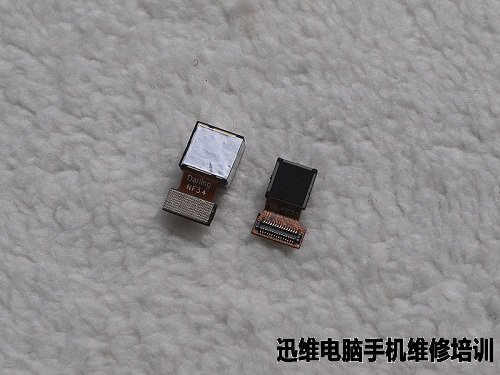

  前置500万,后置1300万像素摄像头背面:

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十八 红辣椒手机NX-Plus拆机

  拆掉PCB板后,可以看见金属框架,使得整机牢固,防摔。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图十九 红辣椒手机NX-Plus拆机

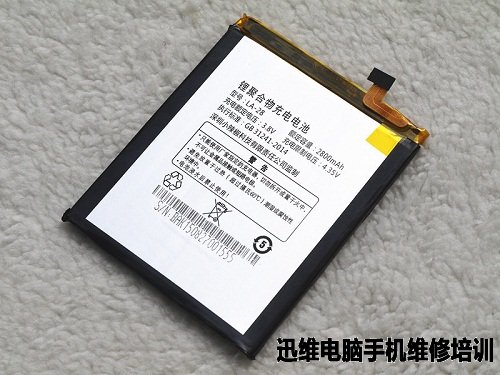

  分离掉电池,容量为2800毫安时,采用了4.35V高电压设计,高于传统的4.2V电压。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十 红辣椒手机NX-Plus拆机

  这时就剩下子PCB板了,以及可以看见金属框架,还有连接主PCB板的排线。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十一 红辣椒手机NX-Plus拆机

  子PCB板集成了扬声器,采用了单个喇叭,有完整的音腔,利于声音的扩散,还有麦克风,一个Micro USB接口,Micro USB采用4脚加固,防止多次插拔后会松动的情况,以及天线的射频线。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十二 红辣椒手机NX-Plus拆机

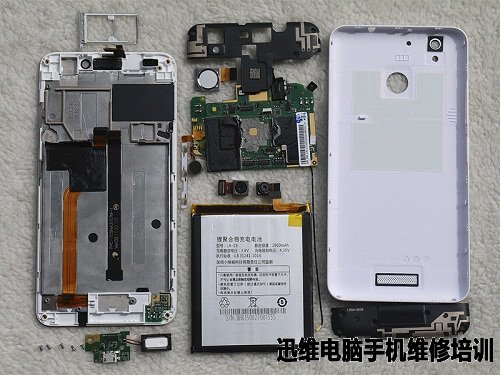

  集合图:

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十三 红辣椒手机NX-Plus拆机

  往回去组装,实际是一个拆机的反过程,不要遗漏元器件和排线的安装就好,组装回去后,开机再次检查下是否存在问题。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十四 红辣椒手机NX-Plus拆机

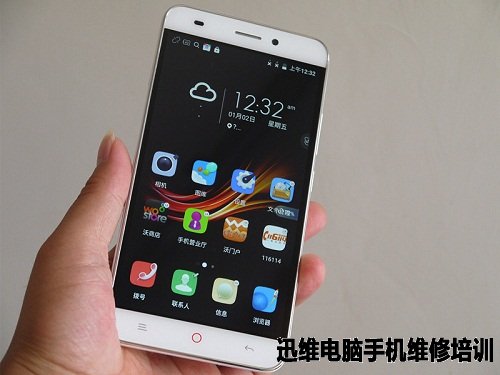

  完美开机,经过测试,没有任何问题。

呛口红辣椒手机NX-Plus做工怎么样?拆机便知
图二十五 红辣椒手机NX-Plus拆机

  红辣椒手机NX-Plus全面拆解到此结束,可以看出部件安排有序,拆机很容易,属于android手机的特质也表现出来,不论是优点还是缺点,在智能化时代的今天,今天做的一切都是在为明天的自己做铺垫。
