三星S4-GT-9508进水修复案例
三星S4-GT-9508进水故障现象：无主摄像头；不识别内存卡；没有菜单键、返回键；没有声音；能开机不充电；拨了数据线就掉电。

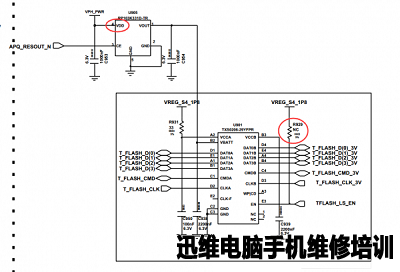

拆开看没有被人修过的，第一步先清洁，清洗完之后，只有无主摄像，不识别内存卡，其它的问题都好了。看内存卡的图纸：
三星S4-GT-9508进水修复（图1）

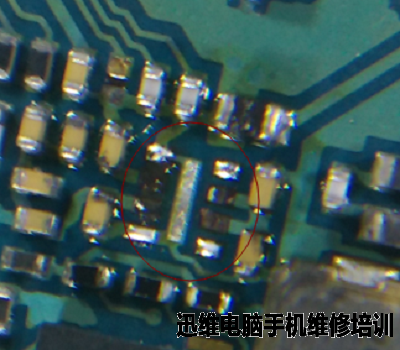

U405第4脚有电压，没输出。怀疑芯片问题，拆下来一看下面脚都腐蚀了一个。
三星S4-GT-9508进水修复（图2）

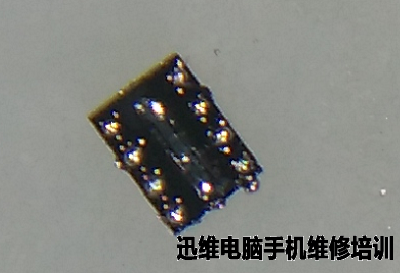

刮干净补好锡。装上芯片供电有了。
三星S4-GT-9508进水修复（图3）
插上内存卡不能读取。只是检测到插入了内存卡。
三星S4-GT-9508进水修复（图4）

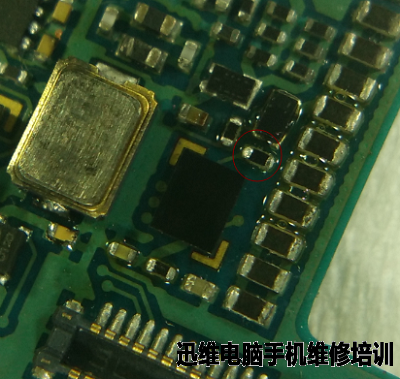

再看看，原来有一个EN信号没过来。查了一下是这个R929开路了，图纸上写的NC，但是实际还是有这个元件的，随便找了个好的电阻装上。搞定,虽然是1G的卡。
三星S4-GT-9508进水修复（图5）

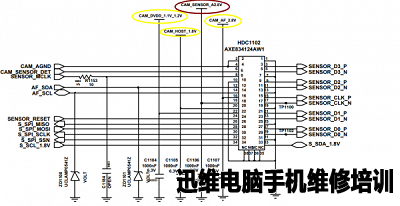

内存卡好了再看摄像头。其它三路供电都正常，唯独这一路不正常。电压是由这个芯片供电的，又是有输入没输出。
三星S4-GT-9508进水修复（图6）

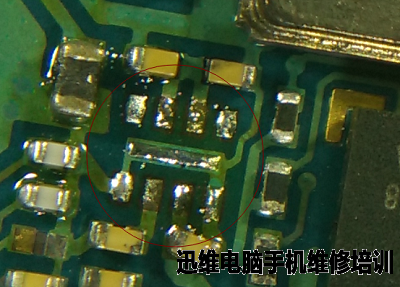

拆下来一看四个脚都腐蚀了。
三星S4-GT-9508进水修复（图7）
刮了补好。
三星S4-GT-9508进水修复（图8）

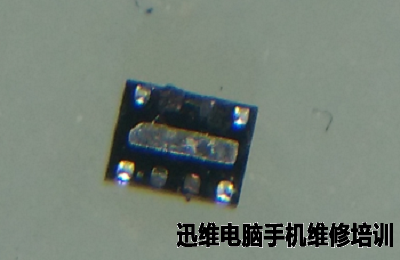

芯片上也是这样黑黑的。
三星S4-GT-9508进水修复（图9）
刮了补锡，没钢网直接用的镊子粘点浆做的珠。
三星S4-GT-9508进水修复（图10）
焊上去测试的时候输出的这个电容,表笔上去的一瞬间2.6V,然后马上变1V。
三星S4-GT-9508进水修复（图11）

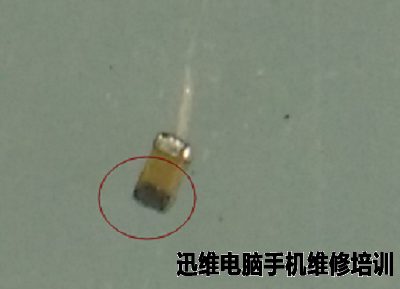

电容取下来都黑了，直接不要它了。试机OK。维修到此结束。
三星S4-GT-9508进水修复（图12）
本文作者：迅维学员 ID:月哥哥1150
