谷歌亲儿子Nexus 5X拆解:内部结构简单

更新时间:2015-12-30 13:58:59

  一直被誉为“亲儿子”的谷歌Nexus系列到今年已经是第七代了。Nexus5X可能是谷歌发布的最后一款5英寸的智能手机,它由谷歌设计、LG代工生产。相对亲民的Nexus 5X配备了一块1080P的5.2英寸屏幕(423PPI);搭载高通骁龙808 64位处理器,拥有2GB运行内存以及16/32GB机身存储。该机配备指纹识别,主摄像头为1230万像素,支持4K视屏录制,配备双LED闪光灯以及激光对焦,前置摄像头为500万像素。此外,该机采用了双前置扬声器设计并备有支持快充功能的Type-C接口,搭载代号为“棉花糖”的Android 6.0系统。

Nexus 5X拆解
Nexus 5X

Nexus 5X拆解
Nexus 5X


  了解Nexus 5X的配置信息后,就让我们一起来欣赏Nexus 5X详细的拆解过程。

Nexus 5X拆解
Nexus 5X拆解

  Nexus 5X采用的是可逆 (5V/3A)Type-C接口,同样在机身底部还有耳机接口以及麦克风。不过需要指出的是,Nexus 5X的这个充电接口仍旧为USB 2.0,因此在数据传输方面表现平平。

Nexus 5X拆解
Nexus 5X充电接口、麦克、耳机接口

  此外,在机身正面下方的这枚扬声器中还“藏”着LED提示灯。

Nexus 5X拆解


Nexus 5X扬声器中藏着的指示灯


  Nexus 5X与Nexus 5在设计上有很多相似之处,只不过两者在粘合剂 的使用上有所不同,当然这对于拆解造不成多大麻烦。

Nexus 5X拆解
Nexus 5X拆解

Nexus 5X拆解
Nexus 5X拆解


  借助撬片,后可就成为第一个分离下来的主体。现在来看一下Nexus 5X机身的内部!

Nexus 5X拆解

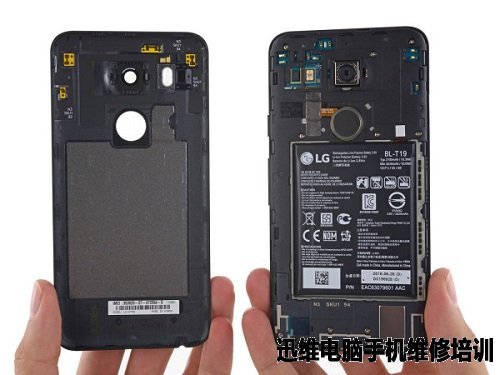

Nexus 5X机身内部

  在拆下的后壳上,发现了产品的产地和型号信息。

Nexus 5X拆解
Nexus 5X产品信息

Nexus 5X拆解
Nexus 5X


  将机身内部隔板拆下。下半部分的隔板上有天线以及正面对应的扬声器。在上半部分隔板上则包括指纹识别器件。

Nexus 5X拆解
Nexus 5X拆解

  接下来就是卸下指纹识别器件的过程。对于这枚指纹识别,谷歌非常有信心。谷歌指出,其可以在600毫米内完成对指纹的识别,如此快速的反应甚至在识别过程时就已经完成了解锁(甚至可以跳过解锁界面)。

Nexus 5X拆解
指纹识别

Nexus 5X拆解
指纹识别


  在指纹识别的背部,有一些小的芯片。这些芯片相对而言更耐用,同时也更容易进行后期的修复。

Nexus 5X拆解
指纹识别模组

  接下来拆解有少量胶固定的电池就比较容易了。

Nexus 5X拆解
取下电池

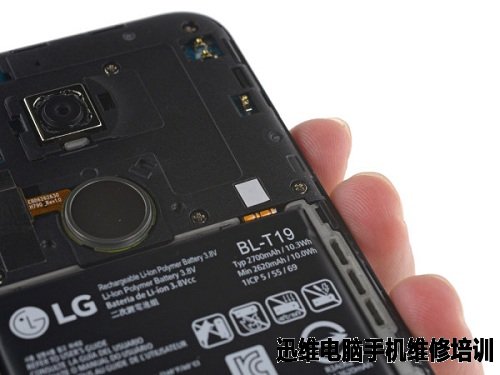

  尽管位于机身背部的指纹识别占据了一定空间,Nexus 5X的电池容量也达到了2700mAh,比Nexus 5多了400mAh。对于Nexus 5X的电池,谷歌表示“充电十分钟可用四小时”!

Nexus 5X拆解
Nexus 5X电池
  像素为1230万的Sony IMX377主摄像头,特别指出的是这款摄像头并没用光学防抖。

Nexus 5X拆解

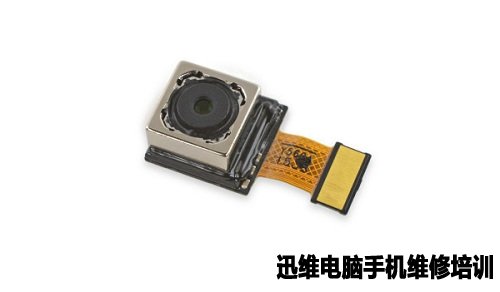

Nexus 5X主摄像头

Nexus 5X拆解
Nexus 5X主摄像头


  前置摄像头,这也是拆下主板前的最后一道防线。

Nexus 5X拆解
前置摄像头

  取下主板。与LG G4一样,Nexus 5X的Type-C接口同样是焊接在主板上的,这就意味着接口损坏后,你需要更换主板…

Nexus 5X拆解
取下主板

Nexus 5X拆解
Nexus 5X充电模组与主板焊接到了一起

  拆解的重点——主板!!红色区域为三星 LPDDR3 2GB运行内存以及高通骁龙808处理器;橙黄色区域为东芝16GB的eMMC 5闪存:黄色区域为高通WTR3925 LTE收发器;绿色区域为高通Quick Charge 2.0芯片smb1358;浅蓝色区域为高通pmi8994电源管理芯片;深蓝色区域为高通wcd9330音频编解码器;粉红色区域为Skyworks 77814-11功率放大器模块的LTE。

Nexus 5X拆解
Nexus 5X主板一侧

  在主板的另一侧同样还有很多芯片模组。红色区域为高通pmi8994电源管理芯片;橙黄色区域为Avago acpm7800四频GSM / EDGE和多模式功率放大器:黄色区域为高通QCA6174 802.11ac Wi-Fi 2×2 MIMO模组;绿色区域为NXP 54802 7770018 sQD15312;浅蓝色区域为RF Micro Devices rf1149a路由交换机;深蓝色区域为高通qfe1100包络跟踪芯片;粉红色区域为Avago bfi523。

Nexus 5X拆解
Nexus 5X主板一侧


  Nexus 5X采用了传统的弹簧接触耳机端口。这种端口的优势在于可单独替换,可以简化维修,降低成本。

Nexus 5X拆解

Nexus 5X耳机模组端口



  Nexus 5X全家福

Nexus 5X拆解

  由此可见,Nexus 5X维修还是相对容易的。该机维修的优势主要是,拆解方便(不需要太多专业工具),许多组件采用模块化设计可独立更换(包括电池在内)。而Nexus 5X的维修难点则在于其显示器组件,表层的保护玻璃与液晶显示器被装配到了一起,这意味着一旦手机玻璃碎裂,要更换的可能是整个显示模组。
