努比亚z7 max怎么样?拆机见分晓

更新时间:2015-12-30 15:27:13

  nubia推出了三款努比亚z7 max系列旗舰机型,其高性价比特性以及很好的做工给很多用户留下了深刻印象,所以今天来拆解努比亚z7 max,看其内部做工用料如何吧

  1、由于努比亚z7 max双SIM卡槽以及SD存储扩展卡槽均位于机身后盖内部,因此努比亚z7 max是一款可拆卸后盖手机,而拆机显然是从拆卸后盖开始的。

努比亚z7 max怎么样?拆机见分晓
图一努比亚z7 max拆机

  2、努比亚z7 max后盖采用了卡扣设计,拆解相对比较简单。值得一提的是,尽管努比亚z7 max可拆卸后盖,但内置电池是不可拆卸的,如下图所示:

努比亚z7 max怎么样?拆机见分晓
图二努比亚z7 max拆机

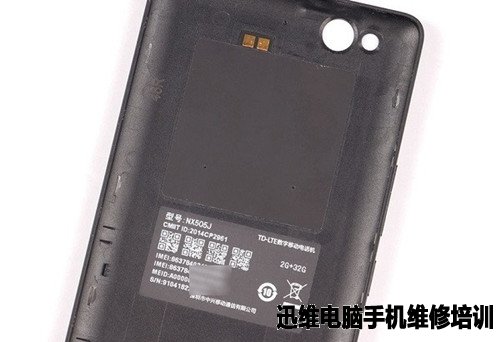

  3、在拆卸下来的努比亚z7 max后盖内部中,我们可以看到,其后盖上集成有天线触点,如下图所示:

努比亚z7 max怎么样?拆机见分晓
图三努比亚z7 max拆机

  4、拆卸后盖后,我们可以看到努比亚z7 max内部后壳采用了一块黑色的金属板设计,并且使用了大量的螺丝固定机身,整体感觉做工非常扎实。

努比亚z7 max怎么样?拆机见分晓
图四努比亚z7 max拆机

  5、在我们将所有螺丝都拆卸后,努比亚z7 max的后盖依然没有从机身上掉落,原来是这块金属板在四周还使用了卡扣进行二次强化固定,如下图所示。

努比亚z7 max怎么样?拆机见分晓
图五努比亚z7 max拆机

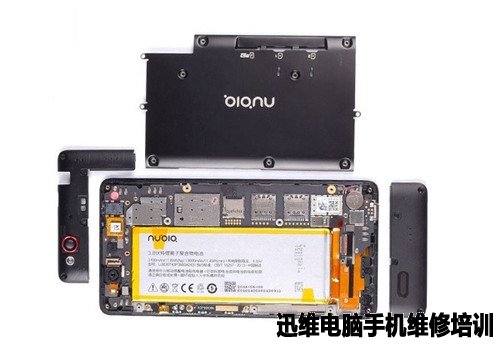

  6、将努比亚z7 max内部的金属保护盖拆卸后,我们就可以看到努比亚z7 max内部结构了,其中电池占据了主要区域。

努比亚z7 max怎么样?拆机见分晓
图六努比亚z7 max拆机

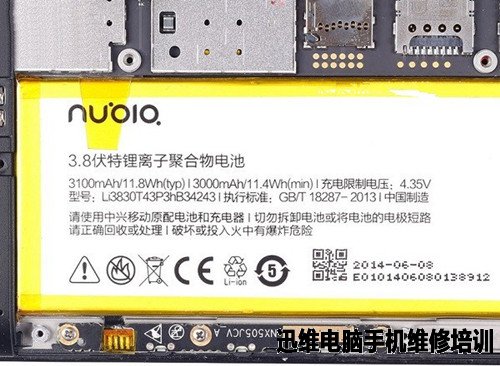

  7、努比亚z7 max内置了3100mAh大容量电池,可以为该机带来不错的续航表现,下图为努比亚z7 max内置电池特写。

努比亚z7 max怎么样?拆机见分晓
图七努比亚z7 max拆机

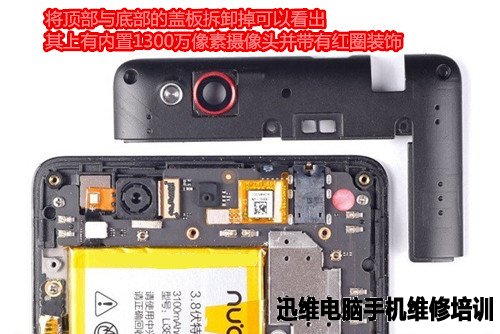

  8、拆解顶部和底部的盖板螺丝,将顶部与底部的盖板拆卸掉后,可以看出其上有内置1300万像素摄像头,并带有红圈装饰(佳能高端镜头通常带有红圈装饰),因其拍照功能有丰富的手动选项,所以努比亚也宣传自家的手机是手机中的单反机。

努比亚z7 max怎么样?拆机见分晓
图八努比亚z7 max拆机
努比亚z7 max怎么样?拆机见分晓
图九努比亚z7 max拆机

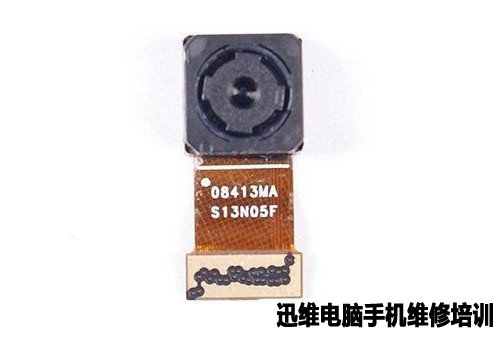

  10、拆解下来的努比亚z7 max后置主摄像头特写,采用了索尼IMX214传感器,5层镜片组、F2.0光圈,第二代OIS光学防抖技术。

努比亚z7 max怎么样?拆机见分晓
图十努比亚z7 max拆机

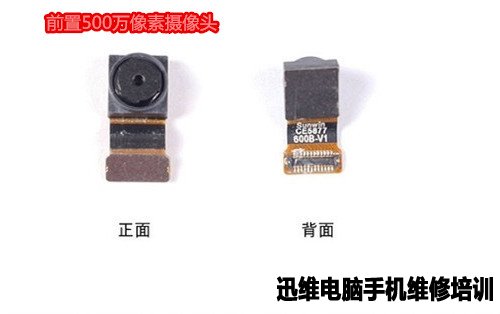

  11、下图为拆解下来的努比亚z7 max前置摄像头特写,前置500万像素摄像头。

努比亚z7 max怎么样?拆机见分晓
图十一努比亚z7 max拆机

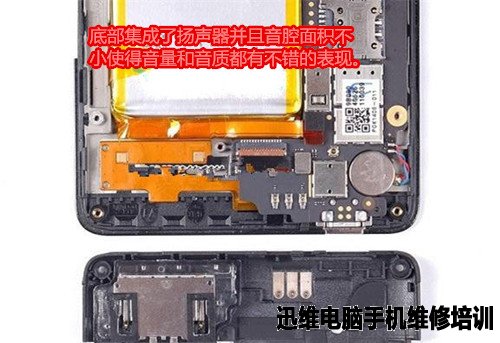

  12、下图为拆解下来的机身底部的盖板特写,底部集成了扬声器,并且音腔面积不小,使得努比亚z7 max的音量和音质都有不错的表现。

努比亚z7 max怎么样?拆机见分晓
图十二努比亚z7 max拆机

  13、接下来我们再将主板拆卸下来,如下图所示,努比亚z7 max采用了L型主板设计,整体就一块较长纤细主板。

努比亚z7 max怎么样?拆机见分晓
图十三努比亚z7 max拆机

  14、在主板的正面拥有2块覆盖有大面积屏蔽罩的芯片和双SIM卡槽+SD存储扩展卡槽。拆卸掉屏蔽罩后,可以看到其内部主要有SKY 85702-11 5Ghz Wifi芯片和高通PM8841电源管理芯片,如下图所示:

努比亚z7 max怎么样?拆机见分晓
图十四努比亚z7 max拆机

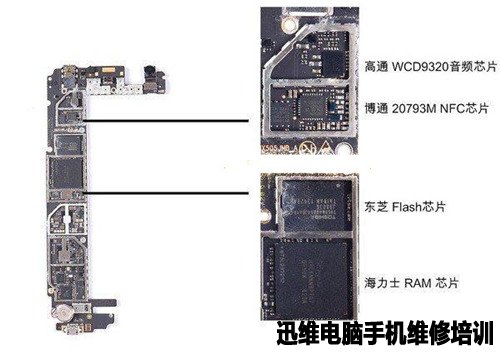

  15、在主板的另外一背面则包含了大量的努比亚z7 max手机核心芯片,同样覆盖有大面积屏蔽罩,拆开屏蔽罩后,就可以看到各主要核心芯片了,主要包括高通WCD9320音频芯片、博通20793M NFC芯片、东芝Flash芯片以及海力士RAM芯片,另外在RAM芯片的底部,还集成了2.5Ghz高通801四核处理器芯片。

努比亚z7 max怎么样?拆机见分晓
图十五努比亚z7 max拆机

  16、另外主板背面还有一些小芯片,通过放大可以看出,主要包括高通PM8941电源管理芯片、高通WTR1625M射频芯片,支持所有2G/3G/4G频段。

努比亚z7 max怎么样?拆机见分晓
图十六努比亚z7 max拆机

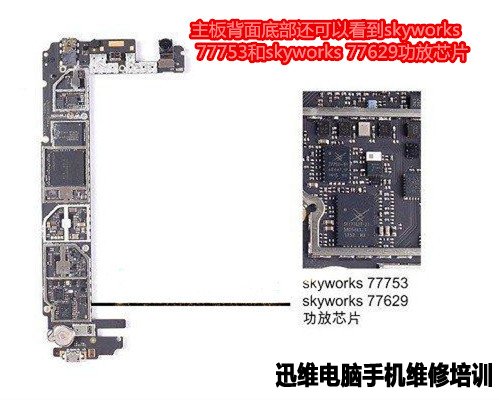

  17、在努比亚z7 max主板背面底部还可以看到skyworks 77753和skyworks 77629功放芯片。

努比亚z7 max怎么样?拆机见分晓
图十七努比亚z7 max拆机

  通过以上努比亚z7 max拆机拆解来看,努比亚z7 max机身内部结构扎实,尤其是机身背后使用了金属板+卡扣双固定设计,机身强度相当有保证。另外努比亚z7 max内部均采用国际知名品牌大厂主流元件,品质上也十分靠谱,总体来说是一款非常厚道的手机以及高性比价的高配手机
