iPhone6录入指纹没反应维修案例

更新时间:2016-05-28 15:20:27

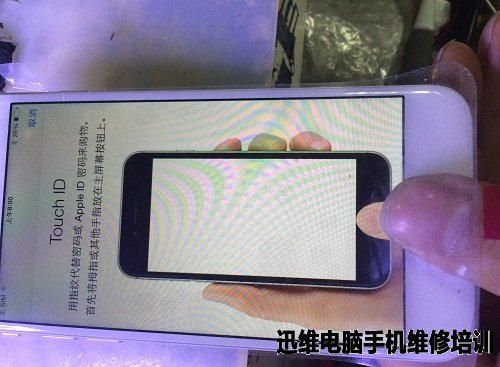

  维修机器为iPhone 6,故障是开机不显示,屏已经坏了,显示座PP_LCM_BL_CAT4_CONN和PP1V8_LCM_CONN腐蚀,换座解决。但是进系统测试功能发现指纹录入没反应。

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图1)

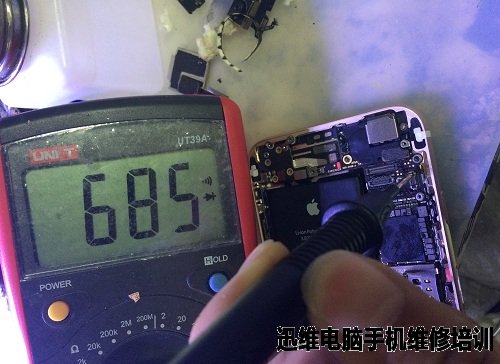

  查触摸座子发现MESA_TO_BOOST_EN_CONN阻值明显偏低很多(和正常机器对比)只有685,正常的是1021。

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图2)

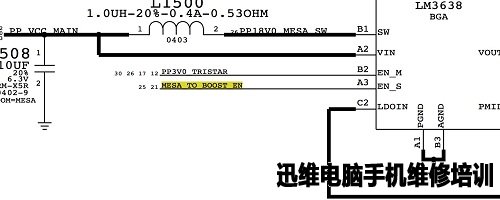

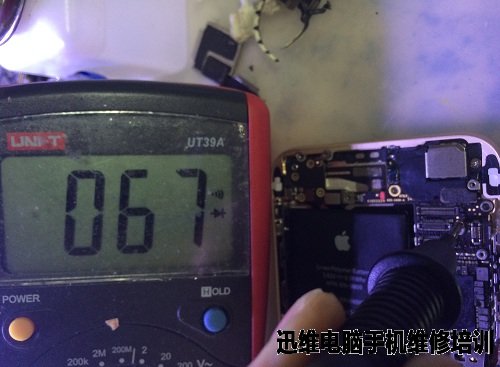

  测试MESA_TO_BOOST_EN_CONN来自于R2166(MESA_TO_BOOST_EN)。MESA_TO_BOOST_EN确只有67,明显是这里拉低了,MESA_TO_BOOST_EN是U1503开启指纹升压的那就直接搞1503。

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图3)

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图4)

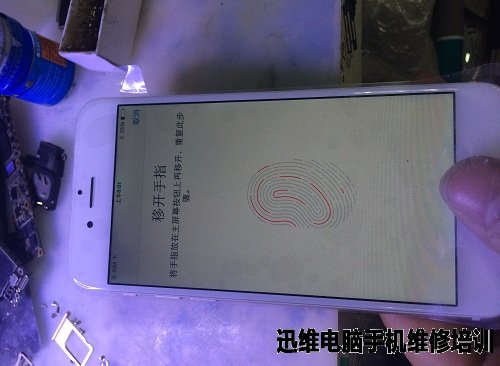

  重植U1503解决。

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图5)

  附上指纹座正常阻值,机器实测。

iPhone6录入指纹没反应维修
iPhone6录入指纹没反应维修(图6)

  电压不好测试,所以手机,平板类的测阻值要比测电压来得方便。

  原文链接:http://www.chinafix.com/thread-925230-1-1.html

  本文作者:迅维远程培训学员   ID:成都维修技术员
