华硕K40ID REV:3.0 进水简单维修

更新时间:2016-05-28 15:00:41

  板号:K40ID REV:3.0

  故障:无整机电流,按电源开关不触发。

  排除过程:

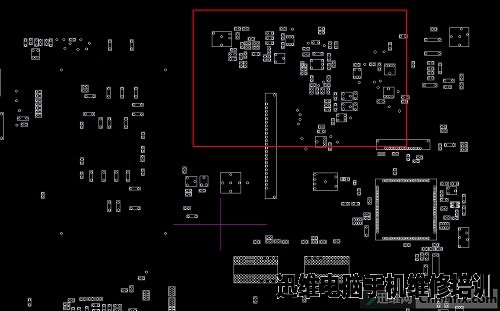

  拆开后盖,测电源接口有19v。排除电源接口问题,确认为主板问题。拆下主板,键盘接口旁一片白,进水腐蚀。清理大面积白色腐蚀物。试机现象依旧。位置见点位红框部位。

  华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图1)

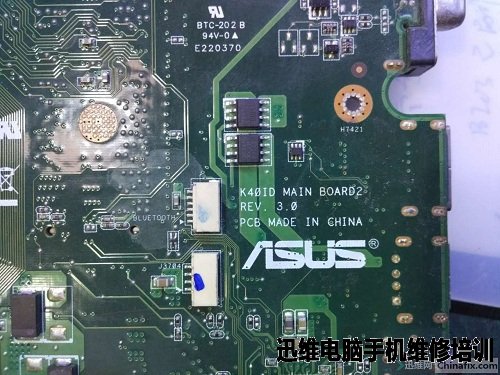

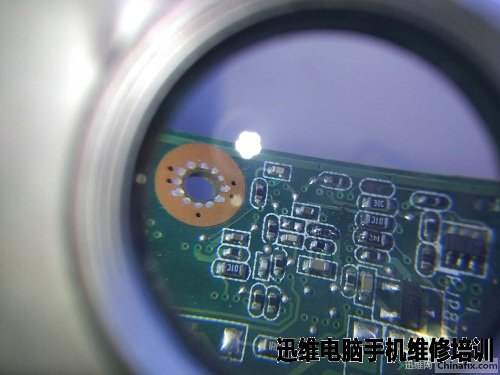

      仔细观察发现一电阻一端腐蚀严重,取下此电阻果然主板焊盘只有一半了,电阻也无穷大。幸好有点位,信号如下图:

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图2)

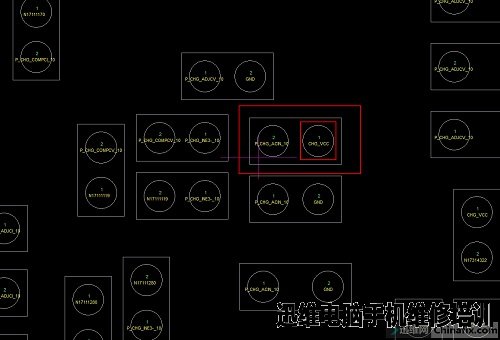

       看信号为acin信号,所以不触发多半为这个电阻不良导致,因无法确认电阻阻值,参考K40AB电路图如下:

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图3)

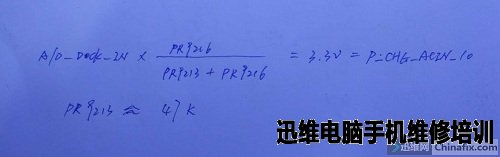

  电路图中pr9213、pr9216相当与本机电路中pr8911、pr8915,信号P_CHG_ACIN_10为3.3v,pr8915阻值为10k。也就是说pr8911和pr8915串联分压出P_CHG_ACIN_10。所以pr8911的阻值如下图:

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图4)

  在料板上找47k电阻换上测试OK!

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图5)

  附主板图片。

  华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图6)

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图7)

华硕K40ID REV:3.0 进水简单维修
华硕K40ID REV:3.0 进水简单维修(图8)


  本文作者ID:TIM-C-2010
