华硕A550D X750DP 碎屏、不触发故障维修案例

更新时间:2016-06-25 14:29:59


  型号:华硕A550D

  版号:X750DP

  故障:碎屏、不触发(此机桥短路、显卡短路、内存短路、屏坏、硬盘坏。)

  华硕A550D X750DP 碎屏、不触发故障维修方法/步骤:

  接同行一台华硕的本子,目测屏已碎。换个屏,通电不触发,电流0.043。将主板拆出来,机器被拆开过,但是没修,通电测3、5V电感无电压,找到待机芯片,型号为1225C,测其工作条件:

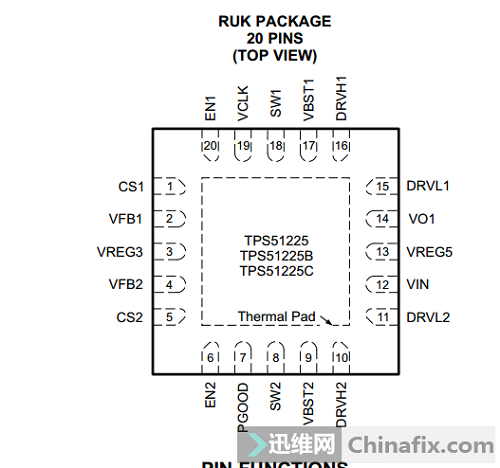

华硕A550D X750DP 碎屏、不触发 图1
华硕A550D X750DP 碎屏、不触发 图1

  经过测量,12脚供电正常;6、20脚开启信号正常。换芯片比较烦,直接断电测3、5V电感,5V电感对地正常;3V电感对地为0,短路了。

  下面接着烧机,发现桥发烫了。把桥拆掉,再通电3、5V已经出来了。将南桥换上去后触发电流直接上到2-3A,不正常,还有短路。

  摸显卡超烫,接着又把显卡摘掉,再触发,电流0.4左右掉电,测量内存供电没有,断电内存供电对地值为0,内存供电也短路了。

  把内存拿掉,内存供电对地值恢复正常。内存也坏了,换了根内存。

  再触发,电流跳变到3.0A,亮机了!断电,接上硬盘再触发,亮机后直接跳进BIOS,在BIOS里看不到硬盘,打开点位图测量硬盘接口。

华硕A550D X750DP 碎屏、不触发 图2
华硕A550D X750DP 碎屏、不触发 图2

  看点位图测量7 8 9脚的+5VS电压有。

华硕A550D X750DP 碎屏、不触发 图3
华硕A550D X750DP 碎屏、不触发 图3

  1 2 3脚的+3VS电压也有,电压都有了但还认不到硬盘,将新的500G硬盘换上去,可以认到了。

  装个系统进系统,各项功能正常,至此维修总算结束!

华硕A550D X750DP 碎屏、不触发 图4
华硕A550D X750DP 碎屏、不触发 图4

  总结:此机桥短路、显卡短路、内存短路、屏坏、硬盘坏。


文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-972832-1-1.html
