iPhone6进水维修分析

更新时间:2016-07-04 13:53:17

  机器型号:iPhone6

  故障现象:


iPhone6进水维修

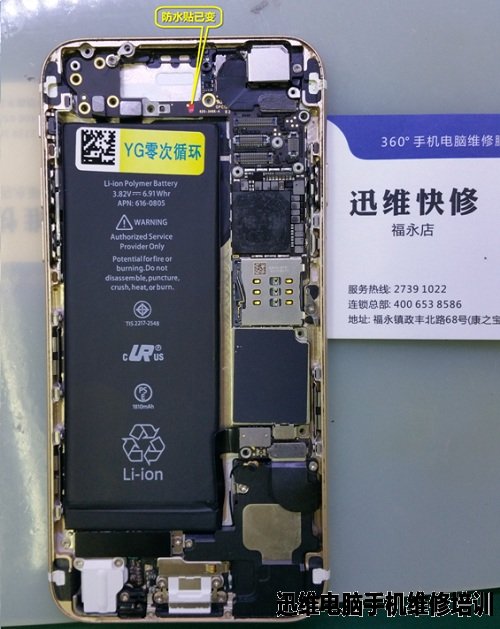

iPhone6进水维修(图1)

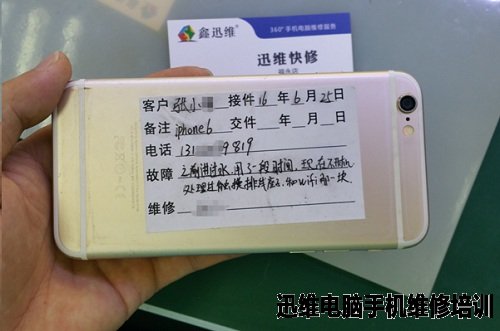

    接一台客户送修的机器,故障现象是不能开机,客户说之前使用时进过水,自己拆机处理过触摸座子和WIFI部分,使用过一段时间以后发现不能开机了。

iPhone6进水维修
iPhone6进水维修(图2)

维修过程:

  插上可调电源显示大电流,待机电路的电压有短路,用万用表量测发现PP_VCC_MAIN电压短路,首先目测整块主板,在显微镜下观察发现WIFI芯片附近的C5202_RF电容有点发黑而且电容上面的锡皮已经掉了一小块,直接拆掉C5202_RF后量测PP_VCC_MAIN电压不再短路。

iPhone6进水维修
iPhone6进水维修(图3)

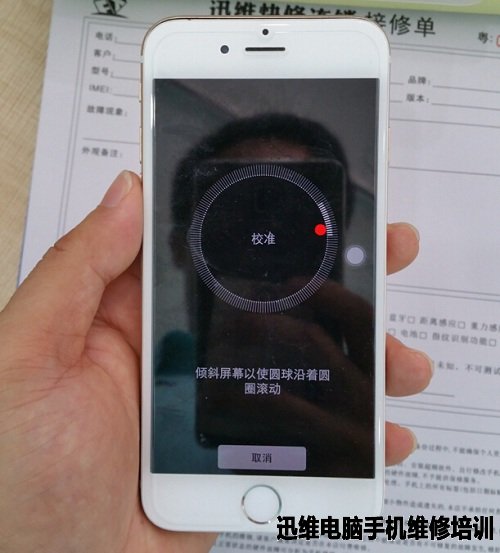

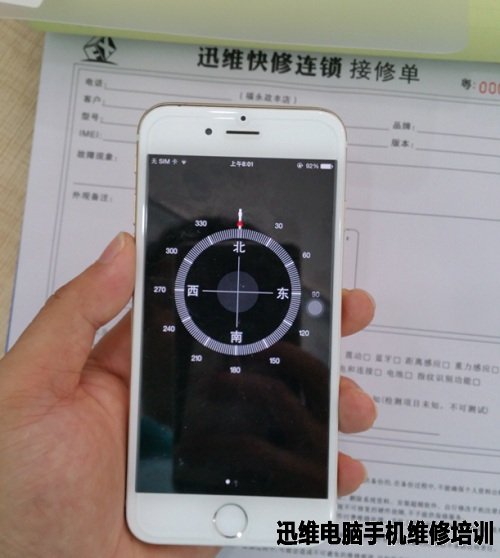

  通电开机手机能正常进入系统,但使用一段时间后机身发热严重而且耗电很快,据此判断后级转换电路还有轻微短路的地方。首先在系统下测试各项功能(依此来判断是什么功能模块有问题),发现指南针功能不正常,每次打开指南针都提示需要校准。

iPhone6进水维修
iPhone6进水维修(图4)

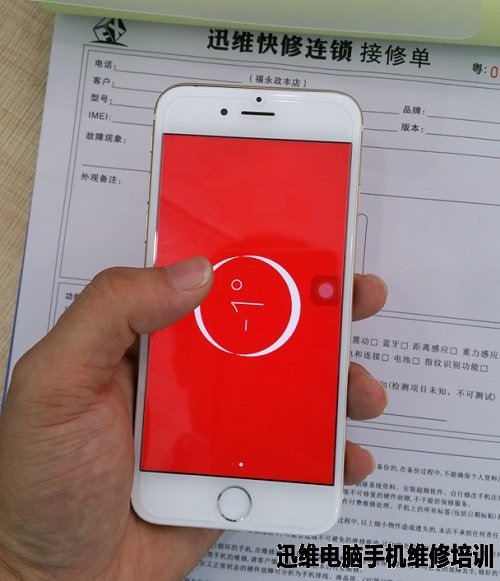

  而校准完成之后无法正常的显示方向。

iPhone6进水维修
iPhone6进水维修(图5)

  测试重力感应功能正常。

iPhone6进水维修
iPhone6进水维修(图6)

iPhone6进水维修
iPhone6进水维修(图7)


    根据上面的测试结果把后级短路故障的排查重点放在指南针这块,用万用表量测指南针供电发现PP3V0_IMU电压对地短路。

iPhone6进水维修
iPhone6进水维修(图8)

iPhone6进水维修
iPhone6进水维修(图9)


    PP3V0_IMU电压是由PMU输出后经电容滤波直接给到指南针芯片,出现短路的情况有以下几种可能:

    1.PMU电源芯片损坏。

    2.C1902损坏。

    3.指南针芯片损坏。

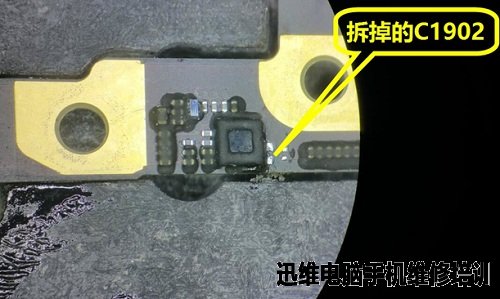

   按照先简单后困难的维修思路,直接拆掉C1902后打值,阻值已正常。

iPhone6进水维修
iPhone6进水维修(图10)

iPhone6进水维修
iPhone6进水维修(图11)


    再次开机进入系统,机身不再发热且指南针功能恢复正常,此板修复。

iPhone6进水维修
iPhone6进水维修(图12)
