iPhone6短路维修一例

更新时间:2016-07-04 14:24:19

  机器型号:iPhone6

  故障现象:通电大电流无显示。

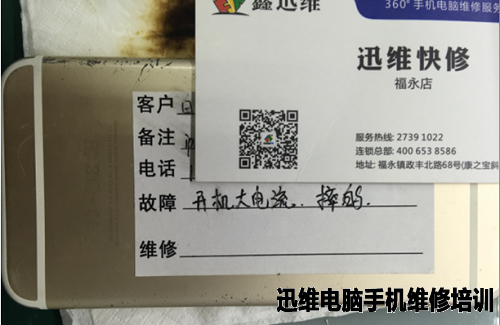

  客户描述:机器摔过,加电短路。

iPhone6短路维修
iPhone6短路维修(图1)

iPhone6短路维修
iPhone6短路维修(图2)


维修过程:

  手机拆开以后单板加电短路,电流表显示电流1.7A左右,供电电压被拉低成3.4V,整个主板发热,尤其是电源芯片发热最为严重。断电以后用万用表量测主板上的各路供电,发现硬盘的PP3V0_NAND供电对地短路,阻值为0。如图:

iPhone6短路维修
iPhone6短路维修(图3)

  因为这个3V电压所连电容很多,一个一个的拆比较费时间没有效率,所以直接使用烧机法来找短路点(所谓的烧机法就是用可调电源把电压调成3V一端接地一端接短路点,用可调电压的电流调节旋钮慢慢的加大电流限值,通过观察主板的哪一部分元件升温明显来判断是哪一部分的元件有问题)。

  先把PP3V0_NAND所连电容用烙铁熏上松香,然后可调电压慢慢加电流,当加到3A时发现电容C0634上的松香熔化掉了,判断为此电容短路,断电后直接撬掉这个电容,如图:

iPhone6短路维修
iPhone6短路维修(图4)

  拆掉这个电容再接可调电源后电流正常,开机能显示,找一块料板在同样的位置拆下一颗电容换上,此板修复。

iPhone6短路维修
iPhone6短路维修(图5)

  因为客户设置了屏幕锁,所以没办法进去测其他功能,和客户沟通后原机寄回。
