iPhone5s背光亮度调节不正常维修案例

  机器型号:iPhone5s

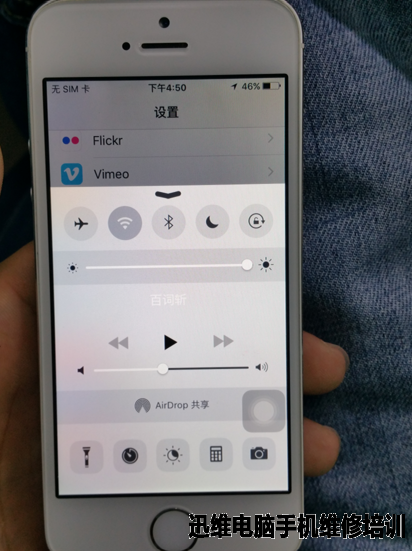

  故障现象:进水机器,亮度调节不正常,手动调节亮度时调到最低应该为最暗,此机器是调到5分之1处亮度为最暗,而调到最低的时候反而又变亮了。自动亮度调节功能正常。


维修过程:

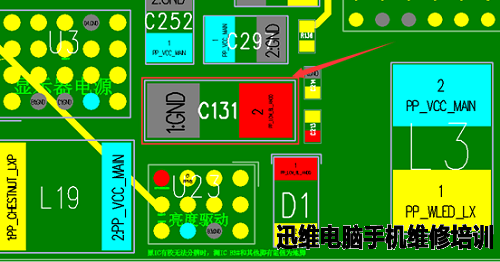

  此故障现象都为背光电路问题,查背光驱动IC工作条件,发现C131松动。

iPhone5s背光亮度调节不正常
iPhone5s背光亮度调节不正常维修(图1)

  实物图如下:

iPhone5s背光亮度调节不正常
iPhone5s背光亮度调节不正常维修(图2)

iPhone5s背光亮度调节不正常
iPhone5s背光亮度调节不正常维修(图3)


  用表笔一拔电容就掉了,下面供电端焊盘也掉了,直接从二极管处飞线到电容正极,故障修复解决。

iPhone5s背光亮度调节不正常
iPhone5s背光亮度调节不正常维修(图4)

iPhone5s背光亮度调节不正常
iPhone5s背光亮度调节不正常维修(图5)
