效率源西数硬盘(Western Digital)黑一代(L板)全盘感叹号维修实例教程

在西数黑盘一代中,这是一种常见的故障.造成这种故障的原因通常有以下几种:
1.硬盘被加密.
2.换版后没有刷回ROM和ATA模块.

3.表面适配参数模块损坏.
    在上述三种情况下,用mhdd扫描硬盘会出现全盘感叹号的情况,反映到效率源西数专修程序上就是在查看扇区时所有数据均为6.

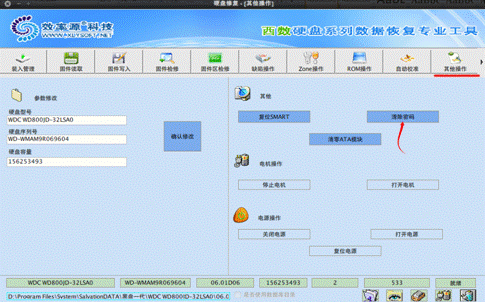

    对于硬盘被加密的情况,只需要在其他操作面板中点击”清除密码”,待弹出成功提示后断电开电一次即可,如下图所示.

    第二种情况也不难处理,只需要在换版前备份好盘的ROM和ATA模块,换板后刷回使之匹配即可.(具体的过程会在另外一篇文章中说明)
    这篇文章着重介绍对第三种情况的处理方法.

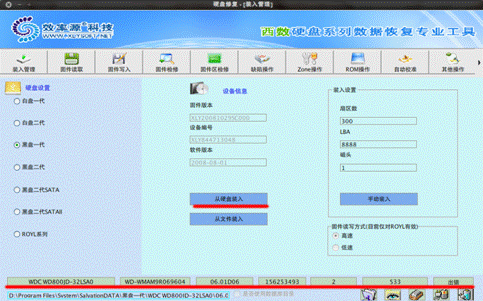

    首先选择从硬盘装入,待状态就绪后应该可以正常查看到硬盘Model号,固件版本号等信息.

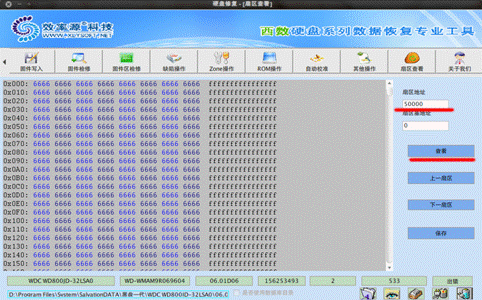

    然后转到扇区查看页面查看数据,任意输入扇区地址后点击查看按钮.(注意输入的数值不能大于该硬盘的总LBA值)可以看到,所有数据均不能正常访问而都显示为6.

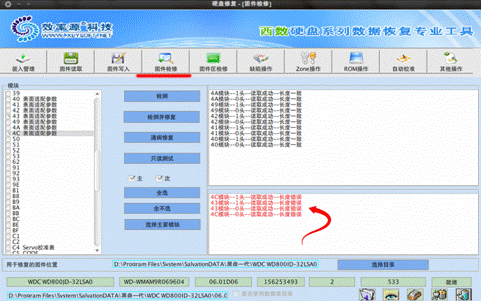

    由于该磁盘并没有更换过电路板,所以首先怀疑是表面适配参数模块损坏.转到固件检修界面,选择40—4C号模块,对主固件和次固件进行检测.如下图所示,43及4C模块出现错误,由于两份固件均出现错误,因此检测和修复功能并不能修复它们.此时就需要写入一份完全相同的固件来达到修复的目的.

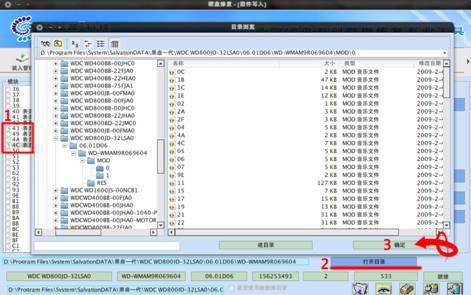

    接下来转到固件写入界面,首先勾选出错的43及4C模块,点击打开目录按钮并指定待写入固件的存放位置,最后点击确定按钮开始回写固件.操作顺序如下图所示.

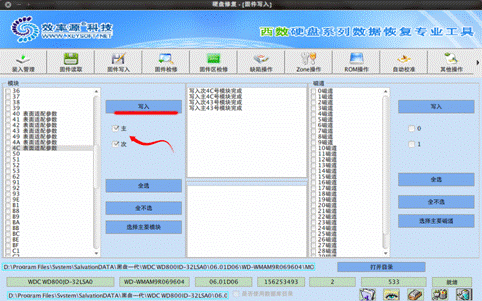

同时勾选主,次固件进行写入,写入的结果可以在中间的信息栏中查看.如图所示,43及4C模块均写入成功.

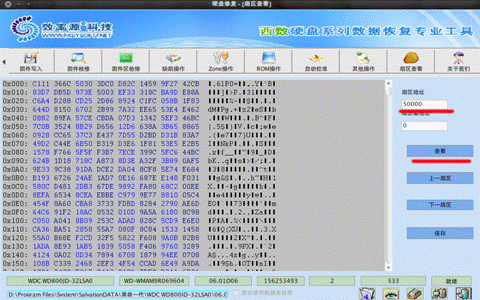

    最好断电开电一次,从硬盘装入后再次转到扇区查看页面,任意输入扇区地址后点击查看按钮.可以看到,数据已经可以正常访问,修复成功.
