ACC MB专案分析 P5VDC-X DDR2过 DDR1不过




 案例名称 P5VDC-X DDR2过 DDR1不过                                 日期2007-8-2
主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
p5vdc-x 66m0acf9355 DDR1不过 NC 超频 CLK DDR

 初始问题判定Chendys Chen
1:目视主板槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ.
3:上CPU,80卡,进行上电运行看80卡的代码[D4].
4:代码分析AMI BIOS D4 测试512KB基准内存. 调节策略和first
8MB. 设置堆栈.[为当内存].
维修流程

目视

1目视主板DDR槽是否有损坏,到NC的正反面有无断线.

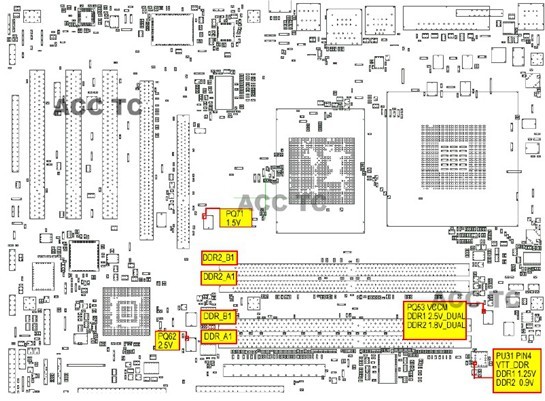

电压
1.5V,2.5V,VCCM,VTT_DDR

1,量测PQ71是否有1.5V输出

2,PQ62是否有2.5V输出
3,PQ53的VCCM
(上DDR1时为2.5V上DDR2时为1.8V)
4,PU31的VTT_DDR(上DDR1时为1.25V上DDR2时为0.9V).
频率DDR/DDR2
1,以上量测没有发现问题,接下来量测DDR的频率,DDR1量测MEMCLK_A3 MEMCLK_A3# MEMCLK_B3 MEMCLK_B3#
2,DDR2量测MEMCLK_A0 MEMCLK_A0# MEMCLK_B0 MEMCLK_B0#等脚位.观察示波器的波形及频率.
*每根内存槽有三组频率

(DDR_A1 ::MEMCLK_A3 MEMCLK_A3# MEMCLK_A4  MEMCLK_A4#  MEMCLK_A5  MEMCLK_A5#)
(DDR_B1 ::MEMCLK_B3MEMCLK_B3# MEMCLK_B4  MEMCLK_B4#  MEMCLK_B5  MEMCLK_B5#)
(DDR2_A1::MEMCLK_A0 MEMCLK_A0# MEMCLK_A1  MEMCLK_A1#  MEMCLK_A2  MEMCLK_A2#)
(DDR2_B1::MEMCLK_B0 MEMCLK_B0# MEMCLK_B1  MEMCLK_B1#  MEMCLK_B2  MEMCLK_B2#)
DDR频率出错
1,上DDR400在量测到MEMCLK_A3 MEMCLK_A3# MEMCLK_B3 MEMCLK_B3#(DDR_A1)时发现其频率为266MHZ(DDR533),而DDR1的应为200MHZ(DDR400实际内存)
2,这种现象为内存超频,其可能导致不稳定死机及点不亮等问题.DDR533 (Internalclock 533MHzExternalclock 266MHz)

清除CMOS
根据量测到的波形来看不像除频器的问题,那么就应该属于设置超频,主板在启动过程中BIOS通过读取CMOS的值对除频器进行初始化来设定频率.更换BIOS和清除CMOS,重新上电OK.
