ACC MB专案分析 P5VD1-X

 ACC MB专案分析 P5VD1-X

 案例名称   P5VD1-X 当00                              日期  2007-8-6
主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P5VD1-X 62M0AC492392 点不亮 NC 0 1.5VSB Q23

 初始问题判定Chendys Chen
1:目视主板槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,U20的3VSB.
3:上CPU,80卡,进行上电运行看80卡的代码[00].
4:[00]分析,一种[00]是由于CPU没有工作造成的[00]我们称之为全0,它一般是CPU的工作条件没
有形成如VCORE电压,CPURST#,CLK等.还有一些是SC`NC损坏造成的总线挂起.
5:另外一种[00]就是CPU已经工作了但是没能正常运行下去属于 [C0`D0]之前的代码.造成这种[00]
的一般是数据或地址在传送过程中丢失或被修改引起的.
维修流程

目视
[00]确认

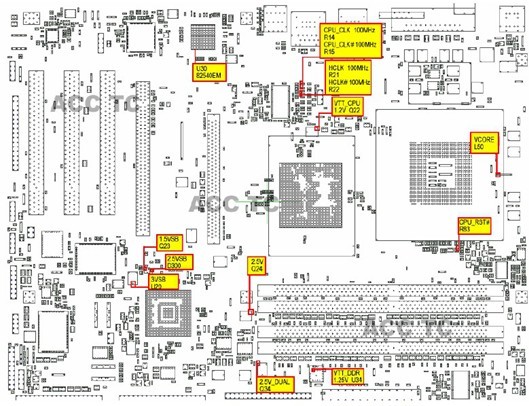

1,[00]种类的确认:量测L50处的VCORE是否正确1.5V左右量测CPURST
R83处是否正常1.2V以上,在触动RSTBTN#且有跳动.量测R14`R15 100MHZ,

CPU电压 VCORE 1.5V
当量测R83时发现电压只有0.3V在触动RSTBTN#时没有跳动,由此判断属于前一种[00]全0.
CPU频率 CPU_CLK,CPU_CLK#100MHz

2,无CPURST#,CPURST#是先由SC发给NC,NC再发给CPU的,因此SC和NC工作所需要的电压和频率是必不可少的.无CPU_RST#,确认[00]为全零
NC电压 VTT_CPU,1.5V,VTT_DDR
1,NC方面测量Q22的VTT_CPU为1.2V
2,Q35的1.5V
3,U34的VTT_DDR为1.25V
NC频率 HCLK,HCLK# 100MHz

4,CLK:R21`R22的100MHZ.
SC电压 2.5V,3VSB,1.5VSB

1,SC方面测量Q24的2.5V,
2,U20的3VSB
1.5VSB 偏低
3,D300的2.5VSB和Q23的1.5VSB.量测过程中发现Q23的1.5VSB只有0.3V左右,分析原因有两个一是Q23自身损毁造成无电压输出,二是负载过大电压

维修OK
被拉低的.
判断方法
1,用万用表测量Q23的发射极(1.5VSB输出端)的对地阻值,测量到的值只有10欧姆,显然是负载过大引起的.用镊子短接Q23的PIN2和PIN3加大它的功率,发现82540EM [U30]温度升高说明它被击穿了.
2,更换Q23和U30,重上电OK.
