二修之“K42JR”不跑码

主板: K42JR RE
故障一: 自动触发 电流0-1.9-0.5-0.7 有背光不显

同被的好基友“晨轩”这几天回家不干了,店里就我和一位“初”哥,昨天刚干完十台今天又来八台,在这阴雨濛濛的天我呆望着手里这同行动过大手术的Asus K42JR,心里就如这板子上的焊油,腻腻的很不是滋味,桥干过,显卡也干过,时钟,网卡,EC,及各种IC皆不能幸免。这已经是今天第六块板子了,现在时间是下午15点,头晕晕的不知是昨晚撸多了还是在店里坐太久,先上一张图醒醒神吧。

二修之“K42JR”不跑码

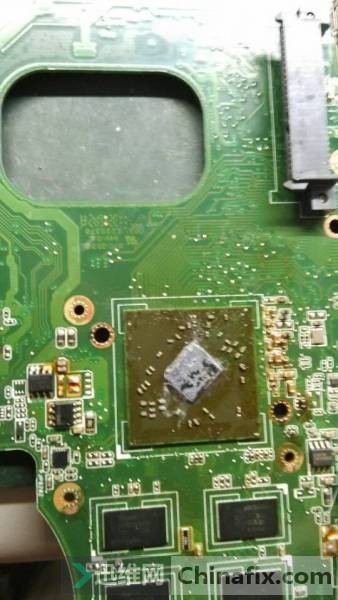

我第一感觉是这位“一修”哥当成什么通病整了,真是急病乱投医。(如果觉得图片模糊的肯定是昨晚SY过多)通电看电流跳变肯定是不正常的,但背光居然都有,翻开背面仔细一看显卡底下珠子有点连锡,这显卡焊的!!无奈拿下植个球吧,

植球
故障二: “不跑码”

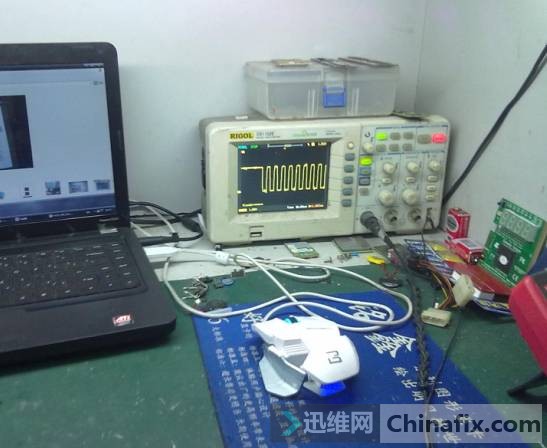

半小时过去了,弄了台G450进水,待机5V小短 芯片挂了,好吧没什么技术含量一带而过。再回首K42JR 通电电流0-1.6 1.6有较0.02左右微小的跳变,感觉像是不跑码,于是打LPC波形有PCI_FRAME#

不跑码
再测有无读取BIOS

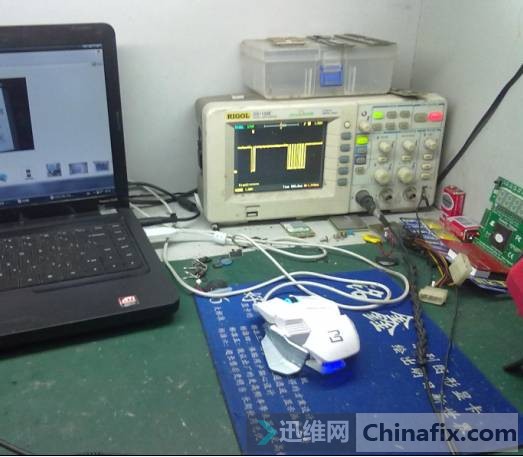

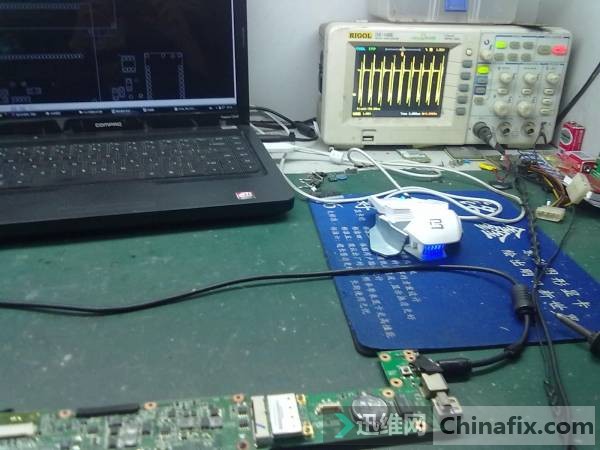

LPC波形

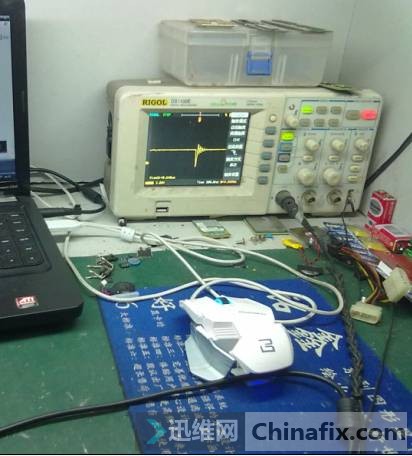

由于工作紧张取图都是晚上编辑的,一些不正常的波形没有当场拍下。最后测内存排阻的波形只有很小一段就没了,不持续,于是锁定在桥与CPU 显卡 内存的通信 这一块。好吧开撸打各总线阻值,首先入目的是眼前一排耦合电容

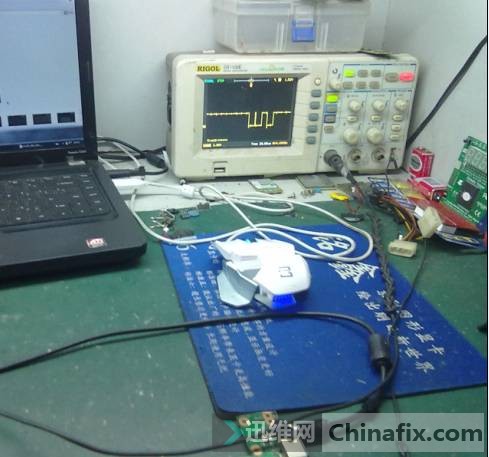

无读取BIOS

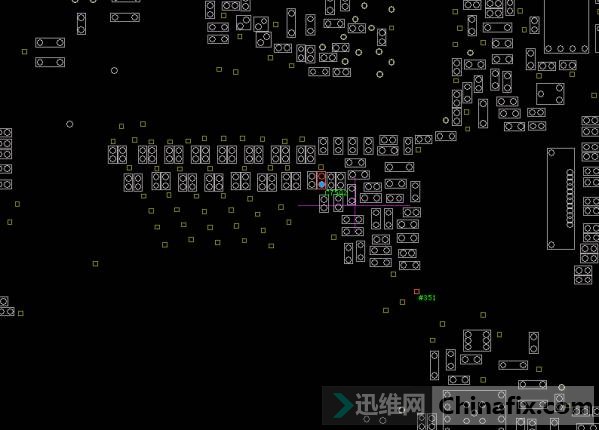

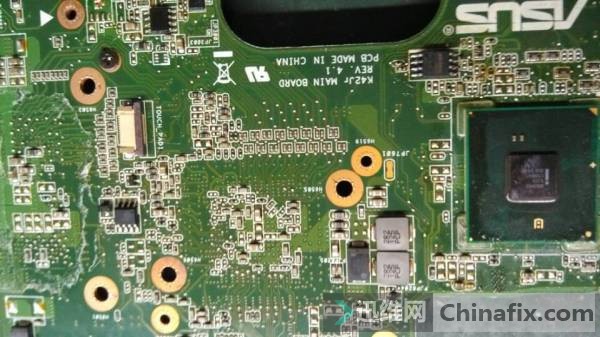

耦合电容
靠边的这个耦合电容(PCIENB_RXN0)在上CPU的情况下居然无穷大。

PCIENB_RXN0


PCIENB_RXN0

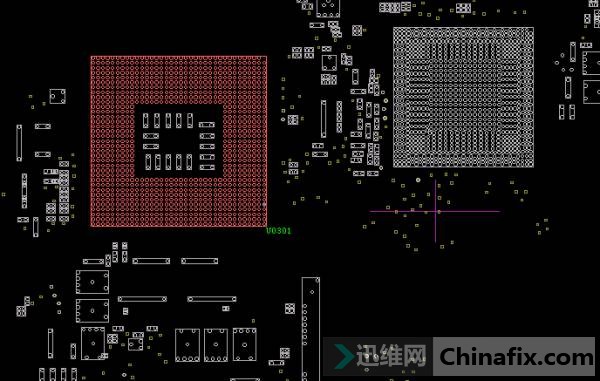

打开点位
打开点位是通向CPU的,在CPU边上刮了几条线发现并非断线,看来是CPU座的问题

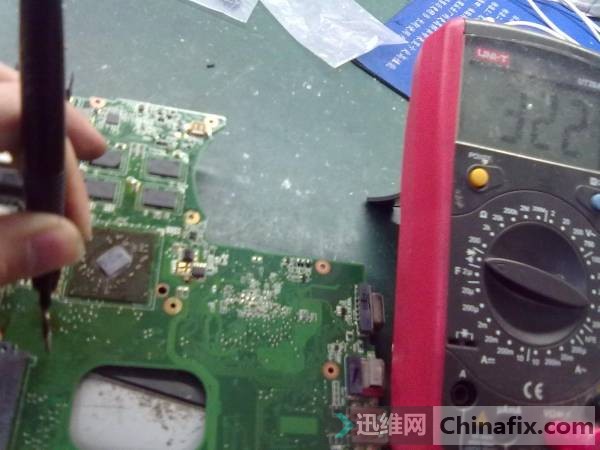

好吧在这边角上涂点焊膏风枪吹进去上BGA干。10分钟后找到这条线的测试点阻值恢复正常

阻值恢复正常

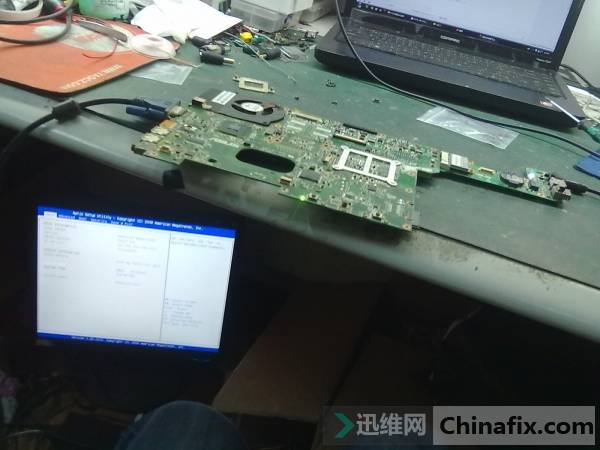

接VGA线
接VGA线,幸运的亮机!!!
再发个内存的

内存



RIGOL DS1102E

店里的RIGOL DS1102E量电感后的波形总是带些刺不太平滑 校正都不管用,是示波器问题还是需要怎么设置有高手能解答一下么,本人也不是什么用示波器的“高手”,只会把玩一下。
