主板维修纪录之梅花三弄

 专修同行无法修复的主板,心平气和,修无所向。。。。
最近接了三十片二修板,绝大部分都是有复位不跑码的,还有五片就完工了,敬请期待:维修纪录五之不跑码大阅兵。
直奔主题—梅花三弄

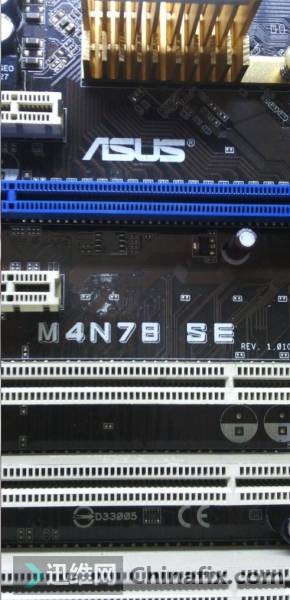

主板M4N78

主板M4N78
接到此板,故障:自动上电,目测,声卡被人干掉,IO加焊过,桥也干过,体无完肤。

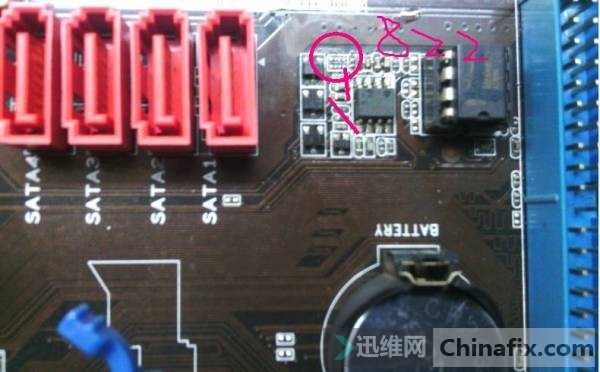

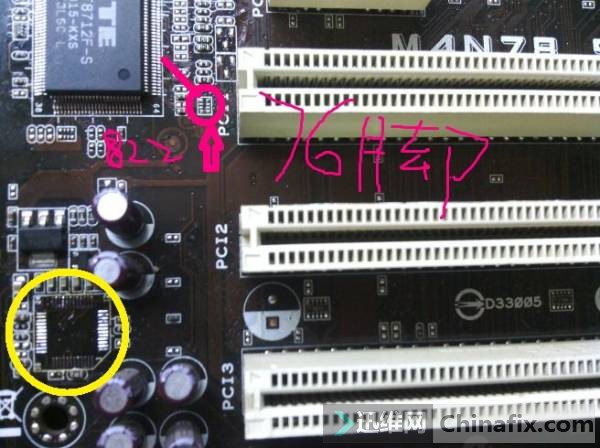

看我的梅花一弄:华硕主板,自动上电,先不要挑起IO的脚,找到pson的脚所连接的822排阻,直接拆掉再看是否还拉低绿线,再挑io去测。ok,不在自动触发,此822可以不装,不影响。
22排阻

ok,不在自动触发,此822可以不装,不影响。

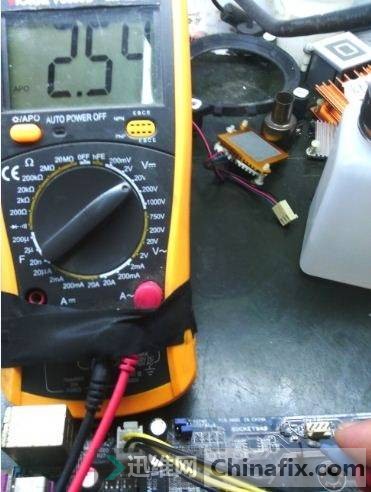

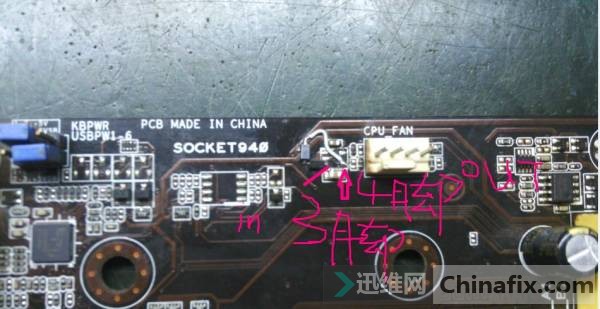

装上假负载上电,无复位,测vdda2.5V无。看我的梅花二弄:此vdda由此五脚ic转换出来,没有料换,直接改,此ic 1 3 脚3.3v,4脚输出2.5v 5脚fb,用电阻分压还要去找电阻太麻烦,直接一个硅二级管和锗二极管,笔记本料板上多的是,一个压降0.6 一个压降0.2,串联一起降压得到2.5v

主板维修培训

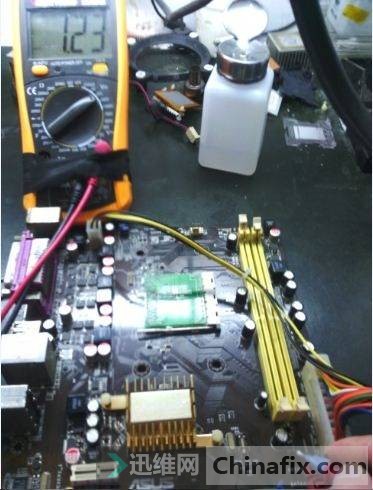

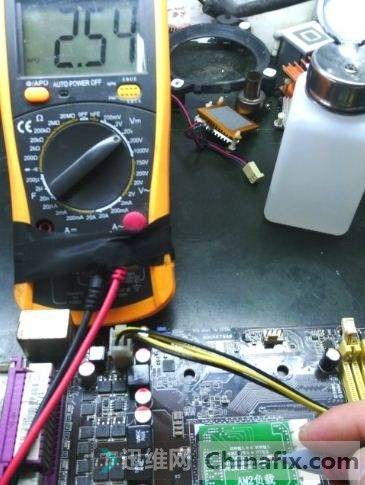

2.5v出来了,cpu电压1.2v,还是没有复位,继续查,总线供电无。看我的梅花三弄:总线供电场管g极经过电阻电容,有358的7脚提供,测5脚+无电压,此5脚连接电阻到822排阻,直接拆掉,总线供电出来了1.2v
主板维修培训


主板维修培训
2.5v出来了,cpu电压1.2v,还是没有复位,继续查,总线供电无。看我的梅花三弄:总线供电场管g极经过电阻电容,有358的7脚提供,测5脚+无电压,此5脚连接电阻到822排阻,直接拆掉,总线供电出来了1.2v
主板维修培训
主板维修培训

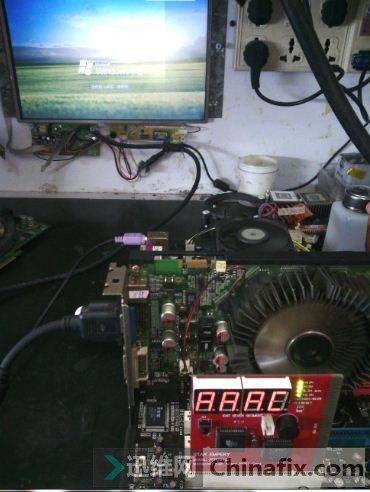

此排阻不装不影响开机,就是关不了机,关机复位灯常亮为了真实性,我没有装。上电再看

主板维修培训
此板修复。
第二式:一剑化三清

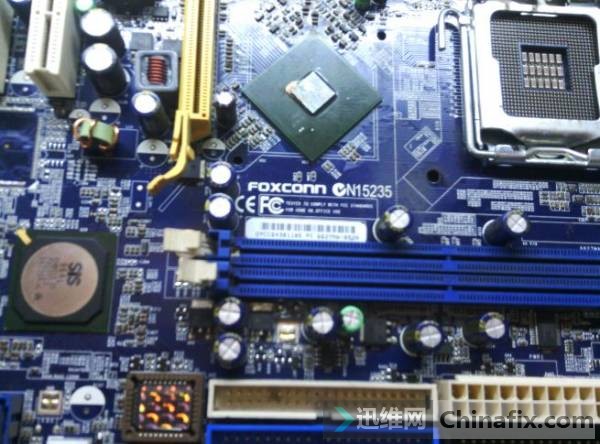

富士康代工主板,上电有复位,不跑码。
主板维修培训

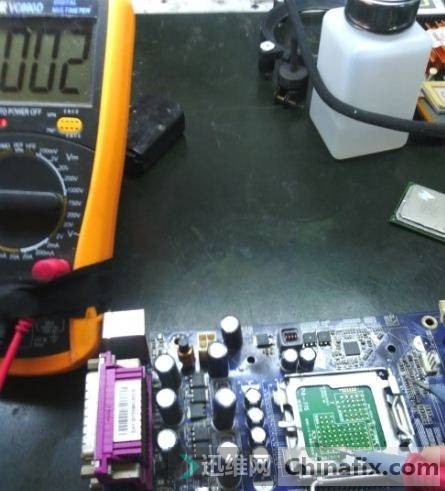

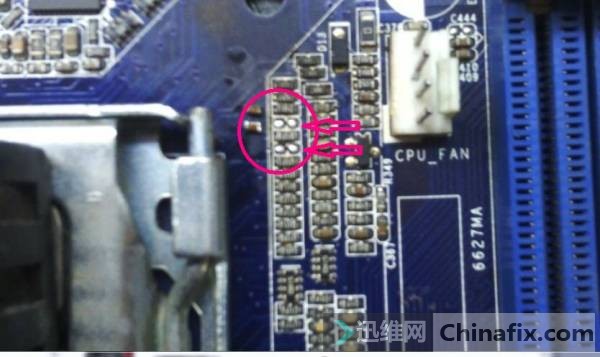

测内存供电1.9v 0.9v 桥供电1.7v 总线供电1.2v cpu供电1.3v正常,时钟pci b 16脚 1.6v pci-e 0.37v 0.4v 正常,复位pci 3.3v ide接口5v,都正常。下一步,南桥发出pltrst后给北桥,北桥发出cpurst,断电上假负载找到cpurst测试点,510电阻。

主板维修培训

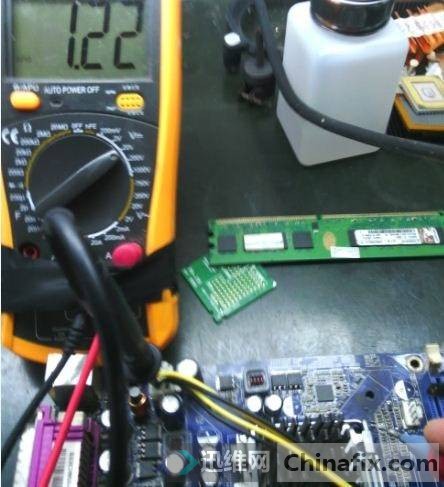

测只有0.65v偏低,北桥虚焊或者电容漏电拉低,一剑化三清,拆掉相连的二个小电容,再上电1.2v复位正常,上电跑码。
主板维修培训
主板维修培训
