ACC专案分析 P5PL2-E VCORE



ACC专案分析

 案例名称 P5PL2-E VCORE                               日期2008/7/24
主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P5PL2-E 7BM0ABCR819 VCORE   VCORE DELAY PC998



初始问题判断
1:目视主板槽是否有损坏,主板的正反面有无断线.
2:量测SX1看有无32.768KHZ,PQ79的PIN:2 3VSB.
3:问题展示,该板故障表现为上电全点无VCORE.
4:VCORE故障问题陈列.
①:过流保护电路引起的无VCORE,如VCORE对地,是VCORE的负载方或VCORE电路本身损坏造成的.
②:过压保护,如12V 对VCORE短路引起了VCORE电路本身过压保护(一般这种情况会造成VCORE对地短路最终是+12V也对地短路).
③:欠压保护,如VCORE电路的控制管理芯片的主工作电压VCC由于某种故障因素导致了低于正常额度电压引起的保护.
④:VCORE电路工作使能信号和电压定义信号VID,如主板缺少了一种或多种重要电压造成了无法正常产生VCORE使能信号,或VID定义错误.
⑤:VCORE芯片或芯片工作的外围支持电路异常损坏,如芯片外围设定工作频率、电压反馈、电流反馈、相位侦测等电路。


维修流程
目视

VCORE对地阻值
故障原因查找,用万用表探针测量PL2的对地阻值(40欧姆以上正常,下方管是LD1010D的话0欧姆也正常)

+12V_4PIN与VCORE阻值
测量PQ6的PIN:2和PIN:3的极间阻值(一般在300欧姆以上正常),

+12V_4PIN

用示波器探针测量PL1的PIN:2 +12V,

VCORE_VDD
测量PR8 的PIN:2 VCORE_VDD (4.7V以上正常)

VCORE_PVCC2
测量PU4的PIN:22`23 VCORE_PVCC2 (11.5V以上正常).

VCORE_VTT_EN
测量PU4的PU815的 PIN:1 VCORE_VTT_EN

VCORE_DVD
PIN:10 VCORE_DVD(1.2V以上正常).
以上基本测量均没发现问题,由于VCORE芯片PU4也更换过所以考虑

VCORE_SS,VCORE_IMAX,
VCORE_RT

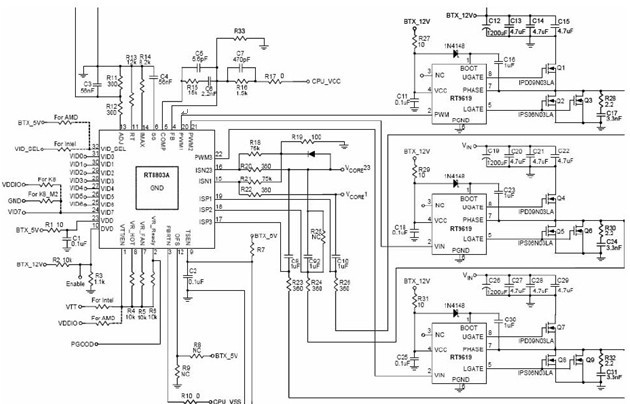

测量VCORE的外围电路.如防止峰值电流的PIN:6 VCORE_SS PIN:14
VCORE_IMAX的过流保护 PIN:11 VCORE_RT工作频率设定等.测量以
对地阻值为主,标准阻抗参考OK板.

VCORE_SS_10MIL
在测量过程中发现PIN:6 VCORE_SS_10MIL的对地阻值和OK板向比较
小了近80欧姆,该PIN为DELAY信号。


在UVLO时或者当EN信号拉低的时候,DELAY Pin被控制拉地。当达到UVLO Threshold电压并且EN信号被拉高时,DELAY电容将被一个20uA的内部电流源充电。输出电压会跟随DELAY Pin的Ramping电压爬升,这样可以限制In-rush电流。SOFT-START TIME 取决于VID DAC和Css的值。一旦EN信号被拉低,或者Vcc低于UVLO电压,DELAY电容的电位就会复位到地,等待下一次的SOFT-START.
PIN:6 VCORE_SS_10MIL连接有电容PC998,该电容为0.047UF/16V的规格.
PIN:6阻值降低疑是PC998电容漏电所致.
更换PC998后,重新上电运行OK.
