效率源迈拓(MAXTOR)硬盘更换PCB电路板数据恢复案例教程

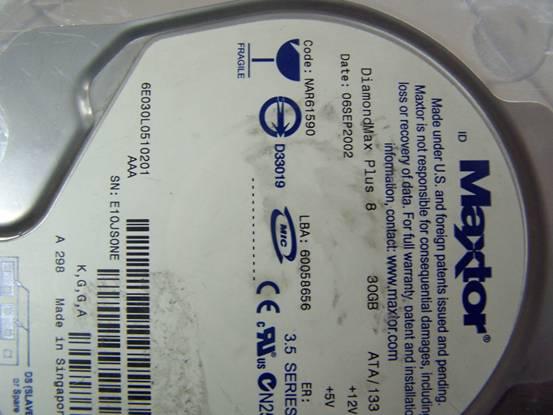

       本案例以迈拓硬盘(型号:6E030L0,CODE:NAR61590,SN: E10XXXXX)为例,为大家介绍通过简单的更换PCB电路板恢复故障硬盘数据的思路。

    首先将故障硬盘和效率源修复终端正确连接后,打开迈拓专修程序,这时状态栏的显示非常奇怪,不断在“忙”和“无硬盘”之间切换,一直不能达到就绪状态,而且听硬盘启动声音,电机一直不能正常启动。反复重复启动—停止—启动这一过程:


    接下来将硬盘单独连接输出电源,电机能够顺利启动,排除电机故障,初步将故障定位于PCB电路板上。
    为了确认问题所在,将PCB拆下连接到一个可以正常工作的硬盘上,开启程序后同样无法启动电机,可以肯定为PCB故障。
    对应这种PCB电路板故障硬盘,最简单的办法就是更换PCB电路板。
    我们使用更换ROM的形式解决没有匹配PCB电路板的问题。首先将硬盘设为安全模式,打开程序后转到ROM操作界面,读取出硬盘ROM:
    接下来,随便找了一块PCB形状相同的硬盘(型号:6E040L0, CODE: NAR61590, SN: E1GXXXXX:
    该硬盘由于固件区坏道问题无法修复),将PCB拆下后,同样设置为安全模式与终端相连,打开程序后同样转到ROM操作界面,选择写入ROM:
写入完成后,将此PCB连接到故障硬盘上:
将跳线设置会正常模式,打开程序,直接装入硬盘成功:

接下来查看扇区:

同样非常顺利看到数据,更换PCB电路板成功。
