ACC专案分析 P4S8X-MX 当D1




案例名称  P4S8X-MX 当D1                日期2008/8/8

主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P4S8X-MX 68M0AB079812 D1重起OK SC D1重起OK  RSTCON# R3254`R2528





初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X7看有无32.768KHZ,PU31的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认.[D1]
4:代码分析AMI BIOS [D1]执行键盘控制器 BAT 测试。检查从电源管理唤醒是否出于待机状态。保存power-on CPUID 值于可擦写的CMOS中。
5:代码故障原因猜想,主板第一次上电运行当在D1的代码位置,但复 位后可以正常运行且一切正常.从上述的现象中分析来看,故障应出现在BIOS程序D1检测的硬件中或系统复位电路中.


维修流程

目视

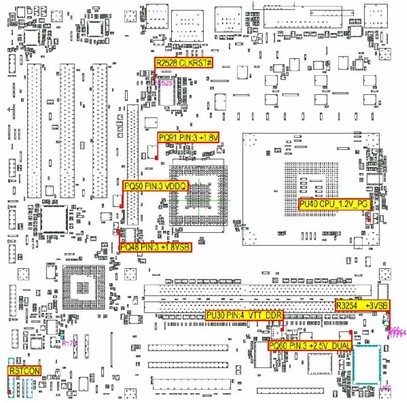

VCORE
基本测量.电压测量,PCT3的PIN:1 VCORE电压

CPU_1.2V_PG
PU40的PIN:4 1.2V

1.8V
PQ91的PIN:3 1.8V

AGP_VDDQ

PQ50的PIN:3 AGP_VDDQ

2.5V_DUAL
PQ60的PIN:3 2.5V_DUAL

VTT_DDR
PU30的PIN:4 VTT_DDR

1.8VSB
PQ42的PIN:3 1.8VSB

32.768KHz
频率主要测量X7的32.768K,看在当D1时有无停震现象.

GEN CLOCK
发往南桥的14.318M`33M`48M等,和发往I/O的48M等.

RSTCON#

思考方向.基本测量通过我们要考虑BIOS的初始化过程.
①RESET信号异常,如复位信号的时序错误和复位信号的电平不足或跳变过程中有干扰信号等.
②初始化数据装载错误,有部分主板在初始 化过程中读取CMOS的值后会复位系统重新初始化.原因确认基本量测,量测PANEL的PIN:17 RSTCON#(正常电平应在2V以上),要测量上电前和上电后的电压.在量测过程中发现上电前RSTCON#的电平只有1.8V左右而上电后却恢复3.3V以上.RSTCON#信号连接有上拉电阻R3254`U50 IO`经电阻R2528(1K)与U47相连.考虑到主板年久老化有漏电现象故考虑减小上拉电阻R3254的阻值由8.7K降到4.7K,电阻R2528是贮频器初始化完成后复位系统的耦合电阻由于上拉电阻减小故把1K改为0欧姆.更换电阻R3254和R2528后,重新上电运行OK.
