ACC专案分析 K8U-X 全零

 案例名称  K8U-X 全零                     日期2008/9/9

主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号
MXK8U-X 5BM0AD101380 全0,RESET OK SC 全0,RESET OK VCORE_PG

 初始问题判断
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ1的PIN:2 3VSB.
3:问题展示,该板故障表现为上电时00 RESET一下后正常.
4:[00]分析,一种[00]是由于CPU没有工作造成的[00]我们称之为全0,它一般是CPU的工作条件没有形成如VCORE电压,CPURST#CLK等.还有一些是SC`NC损坏造成的总线挂起,如南桥的NMI#和北桥的HOLD等信号.(当然如果SC到NC的通信总线没能正常工作的话那么NC也不会发CPURST#)
5:另外一种[00]就是CPU已经工作了但是没能正常运行下去属于[C0`D0]之前的代码.造成这种[00]的一般是数据或地址在传送过程中丢失或被修改引起的.通常我们能在DEBUG CARD 的地址和数据显示管上看到数字.这代表CPU已经发出了地址和读出了代码.
6:故障推理,从主板的故障现象上来看上电时的00应该是主板的某一种电压或频率处于正常的临界值或不稳定引起的还有一种是复位电路造成的.一般情况下主板的RESET信号是在所有主要的电压频率都稳定后发出的,如果RESET信号提前产生了那么就会有上述的故障发生.


维修流程

目视

VCORE
基本量测,VCORE电压用示波器探针测量L31的PIN:2或PCB8的PIN:1为1.4V左右(根据所上CPU的不同电压有一定偏差)

+2.5V_DUAL,

VTT_DDR,+1.2VHT,2.5V_VDDA
1,Q3的PIN:3 +2.5V_DUAL,
2,U3的PIN:4 VTT_DDR(一般1.25V左右),
3,R114的PIN:2 +2.5VDDA
4,Q9的PIN:3 +1.5V,
5,Q10的PIN:3 +1.2VHT,

+1.5V,+1.8V,+1.8VSB
1,Q4的PIN:2 +1.8VSB
2,Q8的PIN:3 +1.8V等

CLOCK
CPU的频率是由贮频器U8发出的因此首先要对贮频器进行量测.测量U8的基础频率14.318MHZ和一些基本频率如33MHZ,48MHZ,或24HMZ,66MHZ,100MHZ等.他们都是一些发往南桥`I/O和通信总线的频率,测量中要观察波形的带宽,稳定性和准确性.

VCORE_PG

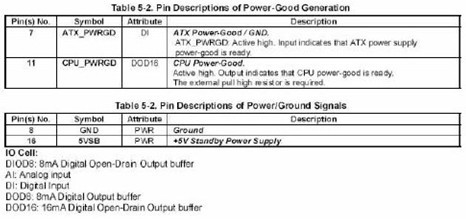

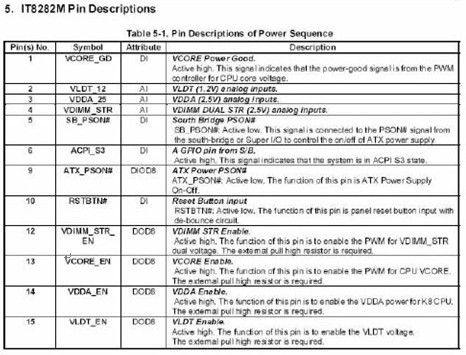

在以上的量测过程中发现,主板在没有VCORE电压的状态下也有频率和RESET#(K8U-X只有在VCORE电压正常的状态下才能产生RESET和频率).测量VCORE芯片PU1的PIN:10 VCORE_PG为3V左右(正常情况下无VCORE是应为0V),PU1损坏.更换VCORE芯片PU1后,重新上电运行OK.
