ACC MB专案分析 K8U-X AGP不显



 案例名称 K8U-X AGP不显                                   日期 2007-11-13

主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
K8U-X 63M0ACCR00E0 AGP SC AGP 8X N18810004 Q26

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ1的PIN:2 3VSB.
3:问题展示,该板故障表现为AGP 4X能亮AGP 8X不亮.
4:AGP常见问题分析.
①GAD0~GAD31 AGP 总线的数据地址线OPEN OR SHORT.
②GFRAME# GIRDY# GTRDY# GDEVSEL#总线控制部分AGPCLK AGPRST# 频率和复位信号异常或失效.
③+12V +5V +3V +1.5V AGPVREF电压异常或不存在.
④AGP控制器NC损坏,CMOS设置错误或BIOS损坏.
5:问题猜想.AGP 4X能亮AGP 8X不亮从上述现象来看既然AGP 4X能亮GAD0~GAD31应该是好的,AGPCLKAGPRST#也应该没有问题,那么问题应该就隐藏在总线控制,电压和初始化设置里面.
维修流程

目视
AGP对地二极值
故障查找,先用清除CMOS和更换BIOS来避免由软件故障造成对AGP
的影响,用万用表二极值量测AGPSLOT
1,PIN:44 GFRAME#
2,PIN:106 GIRDY#
3,PIN:45 GTRDY#
4,PIN:107 GDEVSEL# 的对地阻值(正常大概在650欧姆左右,可以以OK板为准).
AGP电压
用示波器探针量测 AGPSLOT
1,PIN:4 +12V
2,PIN:67 +5V
3,PIN:12 +3.3V
4,PIN:43 +1.5V
AGPREF
5,PIN:127 AGPVREF(在AGP 4X的状态下为0.9V,在AGP 8X的状态下为0.45V为正常),在测量过程中发现AGPVREF的电平在插上AGP 4X或8X的状态下都是0.9V,8X的正常电平为0.45V.
故障排除

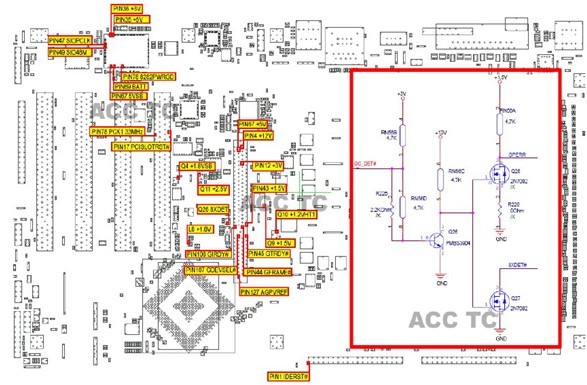

故障排除.从点图中可以得知AGPVREF 4X到8X的转换电路.8X显卡是通过拉低AGPSLOT PIN:6 使Q26截止然后Q27就会导通,这时R229(56.6欧姆电阻)通过Q27接地,从而分压了AGPVREF使之变为0.45V.用示波器探针量测Q26的PIN:1(在AGP 4X的状态下为高电平,在AGP8X的状态下为低电平)这时应为低电平正常Q26的PIN:3应为高电平(正常8V以上)在测量过程中发现Q26的PIN:3是低电平.Q26损坏的可能性较大.更换Q26后,重新上电运行OK.
