ACC MB专案分析 M2N-MX SE全零

 M2N-MX SE全零
 M2N-MX SE全零

案例名称 M2N-MX SE 全零                                日期  2007-11-22

主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
M2N-MX SE 75M0AIB19567 自动断电 SC 全0`自动断电 VTT_DDR POU3

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X5看有无32.768KHZ,POQ12的PIN:2 3VSB.
3:问题展示,该板故障表现为上电后4秒钟左右断电.
4:自动断电分类,
①一种可能是有一个或多个重要电压没有产生或出现异常出现的断电保护.这些多关注一些南桥周边
电压和1.2V 1.2VHT VCORE等.
②另外一种可能是关机电路的部分信号电平出现定义错误造成的意外断电.这些多关注一些跟上电关
机有关系的信号如PSON#`PWRBNT#`PME#`RSMRST#`SUSC#`SUSB#等.
5:原因分析.上电后4秒钟左右断电的现象象是PWRBNT#被拉低后强行关机的行为.M2N-MX SE 的OK板上
CPU量测座或全0时也有上电后4秒钟左右断电的现象.可以根据上述方向进行思考`量测.
维修流程
目视

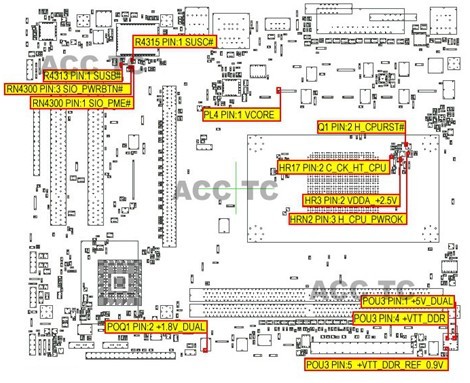

SIO_PWRBTN#
用示波器探针量测RN4300的PIN:3 SIO_PWRBTN#(该信号低电平有效,正常为3V以上)
SIO_PME#,RSMRST#
RN4300 PIN:1 SIO_PME#(正常为高电平,3V以上)
PIN:5 RSMRST#(正常为高电平,3V以上)
SUSC#,SUSB#
R4315的PIN:1 SUSC#(上电前为低电平上电后为高电平)
R4313的PIN:1 SUSB#(上电前为低电平上电后为高电平).
H_CPURST#
依据第5项中的说明自动断电也有可能是CPU没有工作(全0)造成的接下来要对CPU的工作条件进行测量.测量点尽量要在CPU座上或靠近CPU座的地方量测.

H_CPU_PWROK
C_CK_HT_CPU
VCORE、
VDDA_2.5V
1,SOCKET AM2 PIN:429 H_CPURST#
2,PIN:431 H_CPU_PWROK
3,PIN:400 PIN:42 C_CK_HT_CPU
4,PIN:460 PIN:430的VCORE
5,PIN:423 VDDA_2.5V
6,PIN:783 1.8V_DUAL
7,PIN:434 VTT_DDR,在测量过程中发现VTT_DDR只有0.1V左右大幅低于

VTT_DDR

VTT_DDR_REF
正常值0.9V.

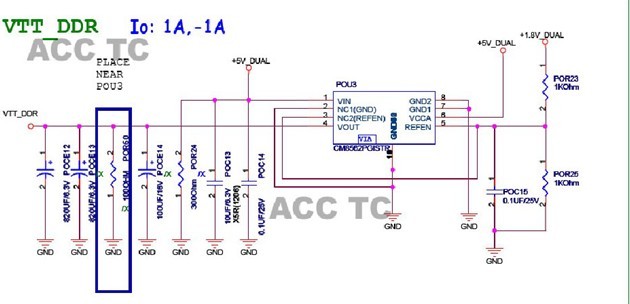

从点图中可以得知VTT_DDR是由5V_DUAL经POU3稳压后得出的.量测POU3的PIN:1或PIN:6 +5V_DUAL,PIN:3或PIN:5 +VTT_DDR_REF(正常为0.9V).用万用表二极值量测VTT_DDR的对地阻值(不上CPU正常在600欧姆左右).以上测量正常表明POU3 AT9173EG可能损坏.
更换POU3后,重新上电运行OK.
